Verbindungs- und Beschriftungslinien

Zwischen Objekten können Sie Verbindungslinien zeichnen. Objekte bleiben durch diese Linien verbunden, auch wenn Sie ein oder beide Objekte verschieben. Verbindungslinien werden in technischen Zeichnungen wie Diagrammen, Flussdiagrammen und Grafiken verwendet. Weitere Informationen zum Zeichnen von Flussdiagrammen finden Sie unter Vordefinierte Formen.

Drei Arten von Verbindungslinien können gezeichnet werden. Sie können eine gerade Verbindungslinie zeichnen. Und Sie können Verbindungslinien mit einem rechten Winkel zeichnen, die spitze oder abgerundete Ecken aufweisen. Verbindungslinien können durch Verschieben, Hinzufügen oder Löschen von Segmenten bearbeitet werden.

Mit den Steuerelementen in der Eigenschaftsleiste können Sie die Breite und den Stil einer Verbindungslinie ändern sowie Pfeilspitzen hinzufügen. Weitere Informationen finden Sie unter Linien und Umrisse formatieren. Sie können darüber hinaus die Farbe von Verbindungslinien ändern.

Sie können Standardeinstellungen für Verbindungslinien wählen, wie z. B. die Einrastpunkte und den Abstand von den Objekten, die sie verbinden.

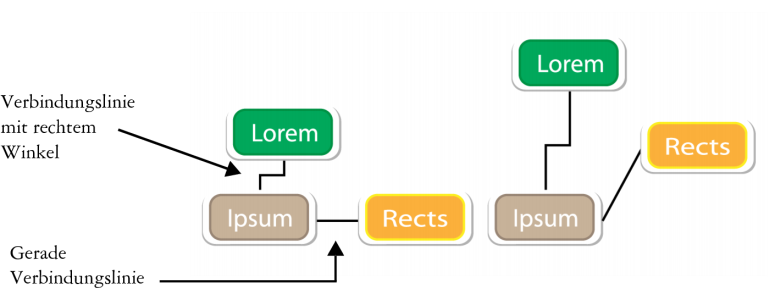

Beim Verschieben von Objekten bleiben deren Verbindungslinien mit dem Objekt verbunden.

Sie können Beschriftungslinien zeichnen, die auf Objekte aufmerksam und sie kenntlich machen.

Beispiele für Beschriftungen

Damit Sie Verbindungs- und Beschriftungslinien exakt platzieren können, müssen Sie diese an bestimmten Knoten in Objekten ausrichten. Weitere Informationen zum Ausrichten und zu den Ausrichtungsmodi finden Sie unter So richten Sie Objekte aneinander aus.

So zeichnen Sie Verbindungslinien zwischen zwei oder mehr Objekten

1 .	Klicken Sie in der Hilfsmittelpalette auf die Schaltfläche für das Hilfsmittel Verbindung und dann in der Eigenschaftsleiste auf eine der folgenden Optionen:

•

Hilfsmittel Geradlinige Verbindung : zum Erstellen einer geraden Verbindungslinie mit einem beliebigen Winkel.

•

Hilfsmittel Rechtwinklige Verbindung : Zum Erstellen einer Verbindungslinie mit vertikalen und horizontalen Segmenten im rechten Winkel

•

Hilfsmittel Rechtwinklige runde Verbindung : zum Erstellen einer Verbindungslinie mit vertikalen und horizontalen Elementen mit abgerundetem rechten Winkel

Außerdem können Sie
Verschieben eines horizontalen Segments in einer Verbindungslinie mit Winkel	Wählen Sie mit dem Hilfsmittel Form eine Verbindungslinie aus und ziehen Sie den Mittelknoten des Segments, das Sie verschieben möchten.
Verschieben eines Endpunkts einer Verbindungslinie mit Winkel	Ziehen Sie mit dem Hilfsmittel Form einen Endknoten entlang des Rands des Objekts.
Hinzufügen eines Segments zu einer Verbindungslinie mit Winkel	Ziehen Sie mit dem Hilfsmittel Form einen Eckknoten.
Löschen eines Segments zu einer Verbindungslinie mit Winkel	Ziehen Sie mit dem Hilfsmittel Form einen Eckknoten über den nächstgelegenen Eckknoten hinaus.

So ändern Sie die Richtung einer Verbindungslinie

1 .	Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel Ankerbearbeitung .

3 .	Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Ankerrichtung anpassen .

Nur die Richtung von Verbindungslinien mit rechtem Winkel kann geändert werden.

So fügen Sie Ankerpunkte zu einem Objekt hinzu

1 .	Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel Ankerbearbeitung .

Standardmäßig sind Ankerpunkte, die Sie zu einem Objekt hinzufügen, nicht als Einrastpunkte für Verbindungslinien verfügbar, wenn das Objekt in der Zeichnung verschoben wird. Um Ankerpunkte als Einrastpunkte verfügbar zu machen, wählen Sie diese mit dem Hilfsmittel Ankerbearbeitung aus und klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Autom. Anker .

Standardmäßig wird die Position eines Ankerpunkts relativ zu seiner Position auf der Seite berechnet. Sie können die Position eines Ankerpunkts relativ zum Objekt festlegen, mit dem er verbunden ist. Dies ist hilfreich, wenn Sie Ankerpunkte bei mehreren Objekten an der gleichen relativen Position festlegen möchten. Wählen Sie den Ankerpunkt mit dem Hilfsmittel Ankerbearbeitung aus, um seine Position relativ zum Objekt festzulegen. Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Relativ zu Objekt und geben Sie im Feld Ankerposition die Koordinaten ein.

So verschieben oder löschen Sie Ankerpunkte

Aktion	Vorgehensweise
Verschieben des Ankers entlang der äußeren Begrenzung eines Objekts	Ziehen Sie mit dem Hilfsmittel Ankerbearbeitung den Ankerpunkt an eine andere Stelle der äußeren Begrenzung.
Anker in die Mitte eines Objekts verschieben	Ziehen Sie den Ankerpunkt an eine beliebige Stelle im Objekt.
Löschen eines Ankers	Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Anker löschen .

Verbindungslinien so einrichten, dass sie um Objekte herum fließen

1 .	Wählen Sie mit dem Hilfsmittel Auswahl das Objekt aus, mit dem die Verbindungslinie verbunden ist.

2 .	Klicken Sie auf Fenster Andockfenster Eigenschaften.

Zum Erstellen von Fließverbindungslinien in Objekten muss die Verbindungslinie mit mindestens einem Ende mit dem Objekt verbunden sein.

So fügen Sie einer Verbindungslinie eine Textbeschriftung hinzu

•

Hilfsmittel Geradlinige Verbindung

•

Hilfsmittel Rechtwinklige Verbindung

•

Hilfsmittel Rechtwinklige runde Verbindung

Beim Verschieben der Verbindungslinie bleibt die Textbeschriftung mit ihr verbunden.

So wählen Sie die Standardeinstellungen für Verbindungslinien

1 .	Klicken Sie auf Extras Optionen Hilfsmittel.

So zeichnen Sie Beschriftungen

1 .	Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel 3-Punkt-Beschriftungslinie .

Der Textcursor am Ende der Beschriftungslinie zeigt die Stelle an, an der Sie den Legendentext eingeben.

Wenn Sie die Beschriftungslinie und den Beschriftungstext unabhängig voneinander als Linie und als Textobjekt bearbeiten möchten, müssen Sie zunächst die Beschriftungslinie vom Beschriftungstext trennen, indem Sie auf Objekt Kombination aufheben: Beschriftung klicken.

---
