Aby narysować pionową, poziomą lub równoległą linię wymiarową
Aby narysować linie wymiarowe łamane
Aby narysować segmentową linię wymiarową
Aby określić wyświetlanie jednostek wymiaru
• | Linie wymiarowe równoległe mierzą rzeczywistą odległość między dwoma węzłami. |
• | Linie wymiarowe pionowe lub poziome mierzą odległość w pionie (oś y) lub poziomie (oś x) między dwoma dowolnymi węzłami. |
• | Linie wymiarowe kątowe mierzą kąty. |
• | Linie wymiarowe segmentowe mierzą odległość liniową między końcowymi węzłami segmentu lub odległość liniową między dwoma najdalszymi węzłami w wielu segmentach. Linie wymiarowe segmentowe mogą też mierzyć kolejne zaznaczone segmenty. |
Linie wymiarowe od lewej do prawej: kątowa, pozioma i pionowa
Aby w precyzyjny sposób stosować linie wymiarowe, należy włączyć przyciąganie ich do określonych węzłów w obiektach. Więcej informacji na temat przyciągania oraz trybów przyciągania można znaleźć w sekcji Przyciąganie obiektów.
Aby narysować pionową, poziomą lub równoległą linię wymiarową |
1 . | Wykonaj jedną z następujących czynności: |
• | Aby narysować równoległą linię wymiarową, w przyborniku kliknij narzędzie Wymiar równoległy . |
• | Aby narysować pionową lub poziomą linię wymiarową, kliknij pozycję Wymiar poziomy lub pionowy (narzędzie) . |
2 . | Kliknij, aby umieścić punkt początkowy, i przeciągnij do położenia, gdzie zostanie umieszczony punkt końcowy linii wymiarowej. |
3 . | Przesuń wskaźnik myszy, aby ustawić linię wymiarową, i kliknij, aby umieścić tekst wymiaru. |
Domyślnie tekst wymiaru jest ustawiony po środku linii wymiaru. |
Aby narysować linie wymiarowe łamane |
1 . | W przyborniku kliknij narzędzie Wymiar kątowy |
2 . | Kliknij miejsce, w którym mają się przeciąć dwie linie tworzące kąt, i przeciągnij do miejsca zakończenia pierwszej linii. |
3 . | Kliknij miejsce, w którym ma się kończyć druga linia. |
4 . | Kliknij miejsce, w którym ma zostać wyświetlona etykieta kąta. |
Aby narysować segmentową linię wymiarową |
1 . | W przyborniku kliknij narzędzie Wymiar segmentu |
2 . | Kliknij segment, który zostanie zmierzony. |
3 . | Przesuń wskaźnik myszy do miejsca, gdzie zostanie umieszczona linia wymiarowa, i kliknij miejsce, gdzie zostanie umieszczony tekst wymiaru. |
Za pomocą narzędzia Wymiar segmentu zaznacz markizą segmenty, przeciągnij do miejsca, gdzie zostanie umieszczona linia wymiaru, i kliknij położenie, w którym zostanie wstawiony tekst wymiaru.
|
|
Kliknij przycisk Automatyczne sukcesywne wymiarowanie na pasku właściwości, a następnie zaznacz markizą segmenty, które zostaną zmierzone. Przeciągnij, aby ustawić linię wymiarową, i kliknij, aby umieścić tekst wymiaru.
|
Linie wymiaru segmentu można automatycznie stosować do wybranych kolejnych segmentów.
Aby określić wyświetlanie jednostek wymiaru |
1 . | Wybierz linię wymiarową. |
2 . | Wybierz opcje z następujących list na pasku właściwości: |
• | Styl wymiaru — umożliwia wybór ułamkowych, dziesiętnych lub standardowych jednostek wymiaru. |
• | Dokładność wymiaru — umożliwia wybór stopnia dokładności wymiarów. |
• | Jednostki wymiaru — umożliwia wybór jednostki wymiaru. |
Kliknij przycisk Pokaż jednostki .
|
|
Kliknij przycisk Położenie tekstu na pasku właściwości, a następnie kliknij położenie tekstu.
|
|
Zaznacz tekst wymiaru za pomocą narzędzia Wskaźnik . Na pasku właściwości wybierz styl czcionki z listy Czcionka, a następnie wpisz wartość w polu Rozmiar czcionki.
|
|
Wpisz prefiks lub sufiks w polu Prefiks lub Sufiks na pasku właściwości.
|
|
Na pasku właściwości kliknij przycisk Zero wiodące . (Zero wiodące domyślnie jest wyświetlane na liniach wymiaru).
|
|
Kliknij przycisk Dynamiczne wymiarowanie .
|
Aby ustawić domyślne właściwości nowych linii wymiarowych |
1 . | Kliknij kolejno pozycje Narzędzia Opcje Narzędzia. |
2 . | W lewym oknie wyświetlonego okna dialogowego kliknij jeden z poniższych elementów: |
• | Wymiar kątowy - do ustawiania domyślnych właściwości kątowych linii wymiarowych |
• | Wymiar - do ustawiania domyślnych właściwości wszystkich pozostałych linii wymiarowych |
3 . | Określ styl, dokładność i jednostki oraz sufiks i prefiks wymiarów. |
W przypadku kątowych linii wymiarowych kontrola stylu wymiaru jest neidostępna. |

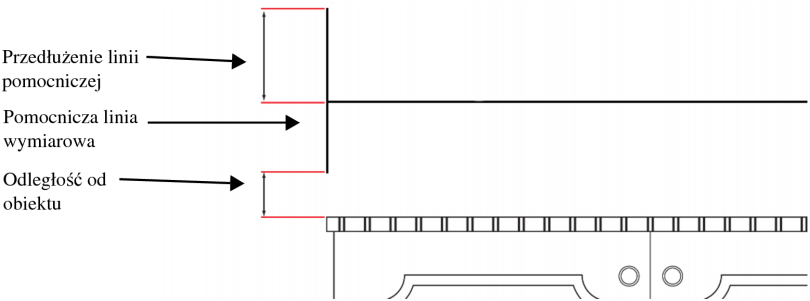

Aby dostosować pomocnicze linie wymiarowe |
1 . | Wybierz linię wymiarową. |
2 . | Na pasku właściwości kliknij przycisk Preferencje opcji pomocniczych . |
3 . | Aby określić odległość między pomocniczymi liniami wymiarowymi i obiektem, zaznacz pole wyboru Odległość od obiektu i w polu Odległość wpisz wartość. |
4 . | Aby określić długość przedłużenia linii pomocniczych, zaznacz pole wyboru Przedłużenie linii pomocniczych i w polu Odległość wpisz wartość. |
Funkcje opisane w Pomocy są dostępne w pełnej wersji programu CorelDRAW Graphics Suite 2019. Niektóre funkcje mogą być niedostępne w tej wersji produktu.
