Elementy sterujące programu PowerTRACE

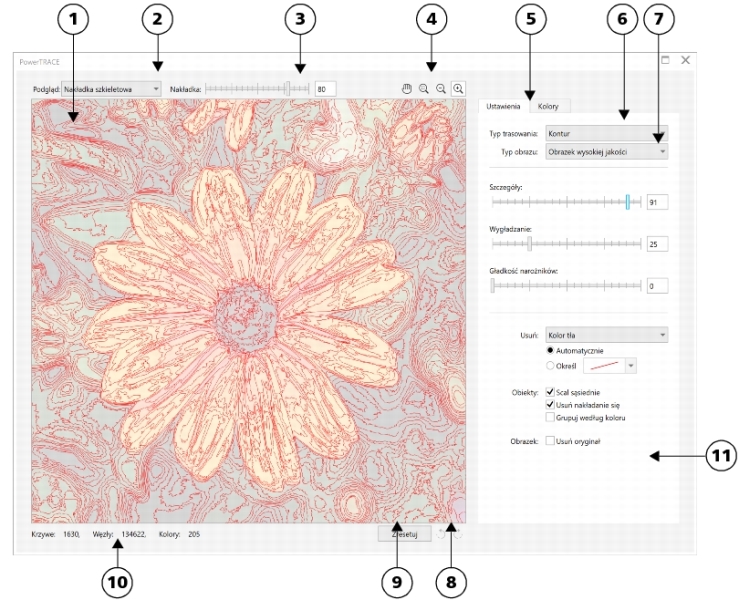

Okno dialogowe PowerTRACE zawiera elementy sterujące pomocne przy korzystaniu z podglądu i edytowaniu wyników trasowania.

Numery w okręgach odpowiadają numerom w poniższej tabeli, opisującej główne elementy sterujące programu PowerTRACE.

Element sterujący

Opis

1. Okno podglądu

Umożliwia podgląd wyników trasowania i porównanie ich ze źródłową mapą bitową

2. Lista Podgląd

Umożliwia wybranie jednej z poniższych opcji podglądu:

Obrazek "przed" i "po" — umożliwia wyświetlenie zarówno źródłowej mapy bitowej, jak i wyników trasowania.

Duży podgląd — umożliwia wyświetlenie podglądu wyników trasowania w pojedynczym oknie podglądu.

Nakładka szkieletowa — umożliwia wyświetlenie szkieletowego (konturowego) widoku wyniku trasowania nałożonego na źródłową mapę bitową.

3. Suwak Nakładka

Kontroluje widoczność źródłowej mapy bitowej pod widokiem szkieletowym, gdy wybrana jest opcja Nakładka szkieletowa

4. Narzędzia powiększania i przemieszczania zawartości okna

Umożliwiają powiększanie i pomniejszanie obrazka wyświetlanego w oknie podglądu, przemieszczanie obrazka wyświetlanego przy stopniu powiększenia większym niż 100% i dopasowywanie rozmiaru obrazka do okna podglądu.

5. Strona Kolory

Zawiera elementy sterujące umożliwiające modyfikowanie kolorów w wynikach trasowania. Więcej informacji można znaleźć w sekcji Dopasowywanie kolorów w wynikach trasowania.

6. Lista Typ trasowania

Umożliwia zmianę metody trasowania.

7. Lista Typ obrazka

Umożliwia wybranie odpowiedniego gotowego stylu dla trasowanego obrazka. Dostępne gotowe style zmieniają się w zależności od wybranej metody trasowania.

8. Przyciski Cofnij i Ponów

Umożliwiają cofanie i ponawianie ostatniej wykonanej czynności.

9. Przycisk Zresetuj

Umożliwia przywrócenie pierwszych ustawień użytych do trasowania źródłowej mapy bitowej.

10. Przycisk Opcje

Umożliwia uzyskanie dostępu do strony opcji programu PowerTRACE w oknie dialogowym Opcje w celu ustawienia domyślnych opcji trasowania. Więcej informacji można znaleźć w sekcji Domyślne opcje trasowania.

11. Strona Ustawienia

Zawiera elementy sterujące umożliwiające dopasowywanie wyników trasowania. Obszar Szczegóły wyników trasowania na stronie Ustawienia umożliwia wyświetlenie liczby obiektów, węzłów oraz kolorów w wyniku trasowania podczas dopasowywania.

Więcej informacji na temat dopasowywania wyników trasowania można znaleźć w sekcji Precyzyjne dostosowywanie wyników trasowania.

Funkcje opisane w Pomocy są dostępne w pełnej wersji programu CorelDRAW Graphics Suite 2019. Niektóre funkcje mogą być niedostępne w tej wersji produktu.
