Arbeiten mit Ankerpunkten
Ankerpunkte sind Quadrate auf Linien- und Kurvenobjekten. Sie können die Form eines Linien- oder Kurvenobjekts ändern, indem Sie einen oder mehrere seiner Ankerpunkte ziehen.
Von jedem Ankerpunkt gehen keine, eine oder zwei Steuerlinien aus. Länge und Richtung dieser Steuerlinien bestimmen den Verlauf der Kontur an der Position des Ankerpunkts. Die gerade bzw. gekrümmte Linie zwischen zwei Ankerpunkten wird als Liniensegment bezeichnet. Es gibt vier Typen von Ankerpunkten: symmetrisch, asymmetrisch, Ecke und Tangente.

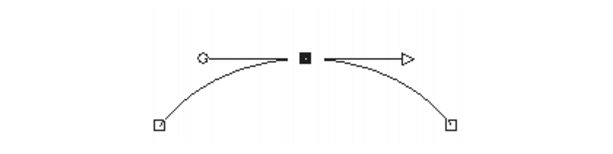

Mit symmetrischen Ankerpunkten lassen sich glatte, fließende Kurven auf beiden Seiten eines Ankerpunktes erstellen. Änderungen, die Sie an einer der beiden Steuerlinien vornehmen, wirken sich auch auf die andere Steuerlinie aus.

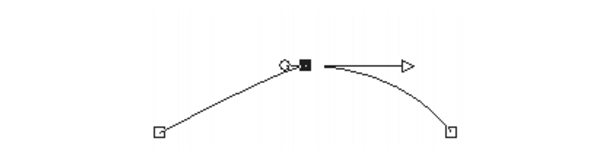

Mit asymmetrischen Ankerpunkten dieses Typs erhalten Sie ebenfalls weiche Kurven, die jedoch auf beiden Seiten des Ankerpunkts unterschiedlich stark gekrümmt sind. Sie können die Länge der einzelnen Steuerlinien anpassen, ihre Richtung jedoch nicht.

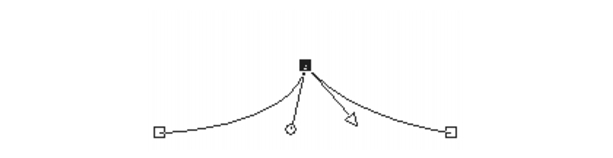

Eckenankerpunkte eignen sich für extreme Richtungsänderungen. Sie können sowohl die Länge als auch die Richtung der beiden Steuerlinien unabhängig voneinander ändern.

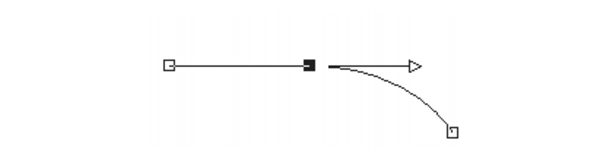

Mit Tangentenpunkten können Sie einen fließenden Übergang zwischen geraden und gekrümmten Liniensegmenten erzeugen.
Sie können einen Ankerpunkt auswählen und ihn bearbeiten oder verschieben. Wenn Sie einen Ankerpunkt verschieben, ändern Sie die Form des Vektorobjekts. Wenn ein Objekt mehrere Konturen enthält, können Sie alle dessen Ankerpunkte verschieben. Sie können auch den Pfad verschieben, um das gesamte Objekt zu bewegen. Sie können die Kontur eines Vektorobjekts bearbeiten, indem Sie an beliebiger Stelle am Pfad Ankerpunkte hinzufügen, einbinden oder löschen.
Die Ankerpunkte einer Kontur können eingebunden werden, während die Liniensegmente auf beiden Seiten erhalten bleiben. Sie werden zu einem einzigen, zwischen den verbleibenden Ankerpunkten verlaufenden Liniensegment zusammengefasst. Verläuft die Kontur an der Position des eingebundenen Ankerpunkts in einer Kurve, versucht Corel PaintShop Pro, sie beizubehalten.
Sie können Ankerpunkte auch löschen, um den Punkt und die Liniensegmente auf den beiden Seiten zu entfernen.
| So wählen Sie Ankerpunkte aus |
 |
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie in der Werkzeugleiste das Werkzeug Zeichenstift  .
|
2 |
Klicken Sie in der Werkzeugoptionen-Palette auf die Schaltfläche
Bearbeitungsmodus  .
|
3 |
Klicken Sie auf ein Vektorobjekt.
|
Die Ankerpunkte des Objekts werden angezeigt. |
4 |
Klicken Sie auf einen Ankerpunkt.
|
Der ausgewählte Ankerpunkt wird mit einer vollgrauen Füllung angezeigt. |
 |
Um den ausgewählten Ankerpunkt leichter anzuzeigen, klicken
Sie auf das Symbol Sichtbarkeit  in der Ebenenpalette neben
dem Vektorobjekt, das Sie bearbeiten. Dadurch werden die
Füllung und der Umriss des Objekts ausgeblendet. Weitere
Informationen zum Ein- und Ausblenden von Ebenen finden Sie
unter Anzeigen von Ebenen
|
 |
Die Ankerpunkte am Anfang und am Ende einer Kontur sind
einfach zu finden. Wenn sich der Mauszeiger über einem dieser
Punkte befindet, wird neben dem Zeiger angegeben, ob es sich
um den Anfangs- oder Endpunkt handelt. Bei geschlossenen
Formen wird darauf hingewiesen, dass die Form geschlossen ist.
|
| So verschieben Sie Ankerpunkte |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie in der Werkzeugleiste das Werkzeug Zeichenstift .
|
2 |
Klicken Sie in der Werkzeugoptionen-Palette auf die Schaltfläche
Bearbeitungsmodus .
|
3 |
Klicken Sie auf einen Ankerpunkt und ziehen Sie ihn an eine neue
Position.
|
|
Sie können die Liniensegmente auf Schritte von 45 Grad
beschränken, indem Sie beim Ziehen die Umschalttaste gedrückt
halten.
|
| So fügen Sie Ankerpunkte zu Konturen hinzu |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie in der Werkzeugleiste das Werkzeug Zeichenstift .
|
2 |
Klicken Sie in der Werkzeugoptionen-Palette auf eine der folgenden
Schaltflächen:
|
• |
Bearbeitungsmodus
|
• |
Messermodus
|
3 |
Klicken Sie auf die Kontur.
|
4 |
Halten Sie die Strg-Taste gedrückt und klicken Sie dort, wo der
Ankerpunkt gesetzt werden soll.
|
Neben dem Mauszeiger wird darauf hingewiesen, dass ein Ankerpunkt hinzugefügt wird. |
| So fügen Sie einen neuen Anfangs- oder Endpunkt hinzu |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie in der Werkzeugleiste das Werkzeug Zeichenstift .
|
2 |
Klicken Sie in der Werkzeugoptionen-Palette auf die Schaltfläche
Linien und Polylinien zeichnen  .
|
3 |
Wählen Sie den Anfang oder das Ende der Kontur aus.
|
4 |
Klicken Sie, um einen weiteren Ankerpunkt zu setzen.
|
Die Kontur wird automatisch mit dem neuen Ankerpunkt verbunden. |
| So binden Sie einen oder mehrere Ankerpunkte ein |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie in der Werkzeugleiste das Werkzeug Zeichenstift .
|
2 |
Wählen Sie den einzubindenden Ankerpunkt aus.
|
Wenn Sie mehrere Ankerpunkte auswählen möchten, halten Sie die Umschalttaste gedrückt und klicken Sie. |
3 |
Klicken Sie mit der rechten Maustaste auf einen Ankerpunkt und
wählen Sie Bearbeiten  Zusammenfassen.
|
| So transformieren Sie Ankerpunkte |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie in der Werkzeugleiste das Werkzeug Zeichenstift .
|
2 |
Klicken Sie in der Werkzeugoptionen-Palette auf die Schaltfläche
Bearbeitungsmodus .
|
Wenn Sie nicht alle Optionen der Werkzeugoptionen-Palette sehen können, klicken Sie auf die Schaltfläche Mehr  . |
3 |
Wählen Sie einen oder mehrere Ankerpunkte aus.
|
4 |
Wählen Sie Objekte Ausgewählte Ankerpunkte transformieren und
wählen Sie einen der folgenden Befehle:
|
• |
Horizontal spiegeln — Verschiebt die ausgewählten Ankerpunkte
entlang der vertikalen Achse. Ankerpunkte im oberen Teil des
Objekts kommen dabei im unteren Teil zu liegen und umgekehrt.
Auf einem einzelnen Ankerpunkt kehrt der Befehl die Steuerlinien
des Ankerpunktes um.
|
• |
Vertikal spiegeln — Verschiebt die ausgewählten Ankerpunkte
entlang der horizontalen Achse. Ankerpunkte auf der rechten Seite
des Objekts kommen dabei auf der linken Seite zu liegen und
umgekehrt. Auf einem einzelnen Ankerpunkt spiegelt der Befehl
die Steuerlinien des Ankerpunktes.
|
• |
Drehen — Dreht die ausgewählten Ankerpunkte entsprechend der
aktuellen Einstellung für Drehung. Wenn Sie diesen Befehl auf
einen einzelnen Ankerpunkt anwenden, werden die Steuerlinien
(sofern vorhanden) gedreht.
|
• |
Verzerren x — Verschiebt die ausgewählten Ankerpunkte
entsprechend der aktuellen Einstellung für die Verzerrung entlang
der horizontalen Achse nach rechts oder nach links.
|
• |
Verzerren y — Verschiebt die ausgewählten Ankerpunkte
entsprechend der aktuellen Einstellung für die Verzerrung entlang
der vertikalen Achse nach oben oder nach unten.
|
• |
Zusammenziehen — Rückt die ausgewählten Ankerpunkte
entsprechend der aktuellen Einstellung für diese Funktion enger
zusammen. Dieser Befehl kann nicht auf einzelne Ankerpunkte
angewendet werden.
|
• |
Ausdehnen — Rückt die ausgewählten Ankerpunkte entsprechend
der aktuellen Einstellung für diese Funktion weiter auseinander.
Dieser Befehl kann nicht auf einzelne Ankerpunkte angewendet
werden.
|
5 |
Geben Sie ggf. einen Wert für die ausgewählte
Transformationseinstellung ein.
|
6 |
Klicken Sie auf Übernehmen  .
|
| So stellen Sie Kurven über die Steuerlinien von Ankerpunkten ein |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie einen Ankerpunkt aus, um seine Steuerlinien anzuzeigen.
|
Ist der Ankerpunkt eine Ecke, hat er möglicherweise keine Steuerlinien. |
2 |
Zeigen Sie mit der Maus auf einen Steuerungsziehpunkt, bis sich der
Mauszeiger in ein aus zwei kreisförmig verlaufenden Pfeilen
bestehendes Symbol verwandelt.
|
3 |
Ziehen Sie am Ziehpunkt.
|
|
Um die Bewegung der Steuerlinien auf vorgegebene Winkel
(Schritte von 45 Grad) zu beschränken, halten Sie die
Umschalttaste gedrückt, während Sie ziehen.
|
| So wandeln Sie eine Kurve zwischen zwei Ankerpunkten in eine gerade Linie um |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie zwei aufeinander folgende Ankerpunkte aus.
|
2 |
Klicken Sie mit der rechten Maustaste auf einen Ankerpunkt und
wählen Sie Ankerpunkttyp In Linie umwandeln.
|
| So löschen Sie Ankerpunkte |
|
Arbeitsbereich „Bearbeiten“
1 |
Wählen Sie einen Ankerpunkt aus.
|
2 |
Drücken Sie die Taste Entf.
|
|
Wenn Sie einen Ankerpunkt auf einer offenen Kontur löschen,
besteht das Vektorobjekt danach aus zwei getrennten Konturen.
Wenn Sie einen Ankerpunkt in einer geschlossenen Kontur
löschen, wird diese geöffnet.
|
