Projizierte Formen zeichnen

So zeichnen Sie eine projizierte Form

So ändern Sie eine projizierte Form

So passen Sie eine projizierte Form mithilfe der Steuerpunkte an

Sie können Formen von Gewinden, Formen von Bohrungen, Zylinder und Prismen in Projektionsansicht zeichnen. Diese Formen sind praktisch für die Gestaltung von Illustrationen von Schrauben, Muttern und Blindsteckmuttern.

Sie können die Länge und den Radius der projizierten Formen anpassen, indem Sie Werte festlegen oder im Zeichenfenster an den Steuerpunkten ziehen.

Bei den Formen von Gewinden und Bohrungen können Sie den Abstand vom ersten Gewindegang zum Anfang des Objekts und den Abstand vom letzten Gewindegang zum Ende des Objekts festlegen. Außerdem können Sie die Steigung bestimmen, also den Abstand in der Projektionsansicht von einem Gewindegang zum nächsten, oder die Anzahl der Gewindegänge pro Zoll festlegen.

Bei Prismen können Sie die Anzahl der Seiten der Grundflächen festlegen.

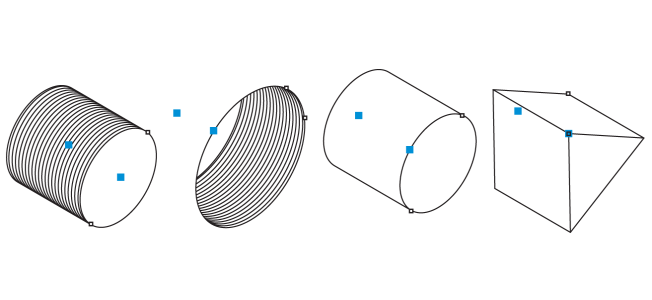

Beispiele für projizierte Formen

So zeichnen Sie eine projizierte Form

1 .

Klicken Sie auf eine der folgenden Schaltflächen:

•

Gewinde

•

Bohrung

•

Zylinder

•

Prisma

2 .

Ziehen Sie mit dem Mauszeiger im Zeichenfenster, um den Radius der Form festzulegen, verschieben Sie dann den Mauszeiger, um die Länge zu bestimmen, und klicken Sie.

So ändern Sie eine projizierte Form

1 .

Klicken Sie auf eine der folgenden Schaltflächen:

•

Gewinde

•

Bohrung

•

Zylinder

•

Prisma

2 .

Klicken Sie auf die projizierte Form und führen Sie eine der folgenden Aufgaben durch:

Aktion	Vorgehensweise
Radius festlegen	Geben Sie in der Eigenschaftsleiste im oberen Bereich des Feldes Radius und Länge einen Wert ein.
Länge festlegen	Geben Sie in der Eigenschaftsleiste im unteren Bereich des Feldes Radius und Länge einen Wert ein.
Steigung eines Gewindes oder einer Bohrung festlegen	Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Steigung und geben Sie im Feld Steigung einen Wert ein.
Anzahl der Gewindegänge pro Zoll für ein Gewinde oder eine Bohrung festlegen	Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Gewindegänge pro Zoll und geben Sie im Feld Gewindegänge pro Zoll einen Wert ein.
Den Abstand zwischen dem Anfang der Form einer Bohrung oder eines Gewindes und dem ersten Gewindegang festlegen	Geben Sie im oberen Bereich des Feldes Abstand von Start oder Ende einen Wert ein.
Den Abstand zwischen dem Ende der Form einer Bohrung oder eines Gewindes und dem letzten Gewindegang festlegen	Geben Sie im unteren Bereich des Feldes Abstand von Start oder Ende einen Wert ein.
Die Anzahl der Seiten der Grundflächen eines Prisma	Geben Sie in das Feld Seiten einen Wert ein.

Die Werte für Radius, Länge und Abstand werden in der Projektionsansicht angewendet.

So passen Sie eine projizierte Form mithilfe der Steuerpunkte an

1 .

Klicken Sie mit einem Hilfsmittel für projizierte Formen auf die Form.

2 .

Führen Sie eine der folgenden Aufgaben durch:

Aktion	Vorgehensweise
Anpassen des Radius einer Form	Ziehen Sie am Radiussteuerpunkt
Anpassen der Länge einer Form	Ziehen Sie am Längensteuerpunkt
Drehen eines Prismas	Ziehen Sie am Radiussteuerpunkt

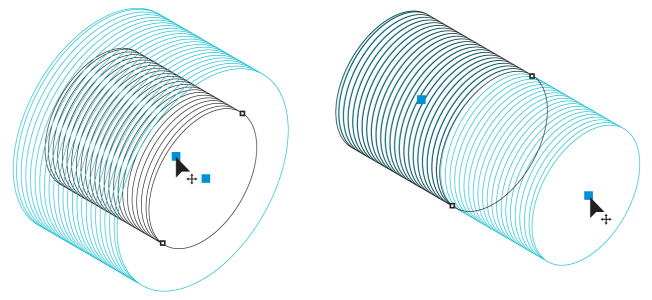

Anpassen des Radius (links) und der Länge (rechts) einer Gewindeform mithilfe der Steuerpunkte
