Para desenhar um retângulo ou um quadrado
Para desenhar um retângulo ou um quadrado com cantos arredondados, recortados ou chanfrados
É possível adicionar formas, como quadrados, retângulos, círculos, elipses e polígonos, a imagens. Você também pode adicionar retângulos e quadrados que tenham cantos arredondados, recortados ou chanfrados. Por padrão, as formas são adicionadas a imagens como novos objetos. As formas podem ser contornadas, preenchidas ou renderizadas como objetos separados e editáveis. Para obter mais informações sobre objetos, consulte Criar objetos.
Você também pode adicionar linhas a imagens. Ao adicionar linhas, especifique a largura, a transparência e a forma de união dos segmentos de linha. A cor do primeiro plano atual determina a cor da linha.
| Para desenhar um retângulo ou um quadrado |
|
| 1 . | Na caixa de ferramentas, clique na ferramenta Retângulo  . |
| 2 . | Na barra de propriedades, clique em um dos seguintes botões: |
| • | Preenchimento uniforme  |
| • | Preenchimento gradiente  |
| • | Preenchimento de bitmap  |
| • | Preenchimento de textura  |
| 3 . | Escolha uma cor de preenchimento no seletor Preenchimento. |
Para editar o preenchimento, clique no botão Editar preenchimento  na barra de propriedades. |
| 4 . | Arraste na janela de imagem até que o retângulo tenha o tamanho desejado. |
| Se desejar desenhar um quadrado, mantenha pressionada a tecla Ctrl ao arrastar. |
|
Clique no botão Sem preenchimento na barra de propriedades.
|
|
|
Digite um valor na caixa Largura do contorno na barra de propriedades para especificar a largura do contorno em pixels.
|
|
|
Clique no botão Cor do contorno
 na barra de propriedades. |
|
|
Digite um valor na caixa Transparência na barra de propriedades.
|
O preenchimento atual é exibido na área de controle de cor da caixa de ferramentas. Para obter informações sobre preenchimentos, consulte Preenchimentos.
| Para desenhar um retângulo ou um quadrado com cantos arredondados, recortados ou chanfrados |
|
| 1 . | Na caixa de ferramentas, clique na ferramenta Retângulo . |
| 2 . | Na barra de propriedades, clique em uma das opções a seguir: |
| • | Canto arredondado  — produz um canto curvo |
| • | Canto recortado  — substitui um canto por uma borda que tenha uma reentrância curva |
| • | Canto chanfrado  — substitui um canto por uma borda plana |
| 3 . | Na barra de propriedades, digite um valor na caixa Raio do canto. |
| 4 . | Arraste na janela de imagem até que o retângulo tenha o tamanho desejado. |
| Se desejar desenhar um quadrado, mantenha pressionada a tecla Ctrl ao arrastar. |
| Para desenhar uma elipse ou um círculo |
|
| 1 . | Na caixa de ferramentas, clique na ferramenta Elipse  . |
| 2 . | Na barra de propriedades, clique em um dos seguintes botões: |
| • | Preenchimento uniforme |
| • | Preenchimento gradiente |
| • | Preenchimento de bitmap |
| • | Preenchimento de textura |
| 3 . | Escolha uma cor de preenchimento no seletor Preenchimento. |
| Para editar o preenchimento, clique no botão Editar preenchimento na barra de propriedades. |
| 4 . | Arraste a janela de imagem até o retângulo ou a elipse estar no tamanho desejado. |
| Se desejar desenhar um círculo, mantenha pressionada a tecla Ctrl ao arrastar. |
|
Clique no botão Sem preenchimento na barra de propriedades.
|
|
|
Digite um valor na caixa Largura do contorno na barra de propriedades para especificar a largura do contorno em pixels.
|
|
|
Clique no botão Cor do contorno
na barra de propriedades. |
|
|
Digite um valor na caixa Transparência na barra de propriedades.
|
O preenchimento atual é exibido na área de controle de cor da caixa de ferramentas. Para obter informações sobre preenchimentos, consulte Preenchimentos.
É possível desenhar um círculo com a ferramenta Elipse mantendo pressionada a tecla Ctrl ao arrastar.
| Para desenhar um polígono |
|
| 1 . | Na caixa de ferramentas, clique na ferramenta Polígono  . |
| 2 . | Na barra de propriedades, clique em um dos seguintes botões: |
| • | Preenchimento uniforme |
| • | Preenchimento gradiente |
| • | Preenchimento de bitmap |
| • | Preenchimento de textura |
| 3 . | Escolha uma cor de preenchimento no seletor Preenchimento. |
| Para editar o preenchimento, clique no botão Editar preenchimento na barra de propriedades. |
| 4 . | Clique no local em que deseja definir os pontos de ancoragem do polígono e clique duas vezes para definir o último ponto de ancoragem. |
|
Clique no botão Sem preenchimento
 na barra de propriedades. |
|
|
Digite um valor na caixa Largura do contorno na barra de propriedades para especificar a largura do contorno em pixels.
|
|
|
Clique no botão Cor do contorno na barra de propriedades.
|
|
|
Escolha um tipo de união na caixa de listagem Junções da forma na barra de propriedades.
|
|
|
Digite um valor na caixa Transparência na barra de propriedades.
|
Para criar ângulos de 45 graus, mantenha pressionada a tecla Ctrl enquanto arrasta a ferramenta Polígono .
| Para desenhar uma linha |
|
| 1 . | Na caixa de ferramentas, clique na ferramenta Linha  . |
| 2 . | Digite um valor na caixa Largura do contorno na barra de propriedades. |
| 3 . | Clique no botão Cor da linha na barra de propriedades e escolha uma cor. |
| 4 . | Na barra de propriedades, clique em um dos seguintes botões: |
| • | Cantos com esquadria  — cria cantos pontiagudos onde segmentos de linha se unem |
| • | Arredondar cantos  — cria linhas com cantos arredondados |
| • | Cantos chanfrados  — cria linhas com cantos nivelados |
| • | Cantos com conicidade  — cria linhas com cantos pontiagudos e entalhados |
| 5 . | Arraste a janela de imagem para desenhar um único segmento de linha. |
|
Digite um valor na caixa Transparência na barra de propriedades.
|

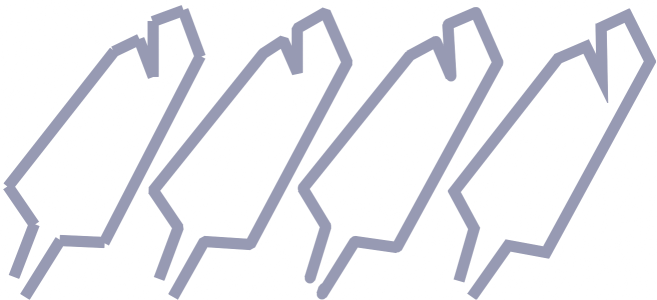

É possível também especificar como as linhas se unem: Cantos com conicidade, Cantos chanfrados, Cantos arredondados ou Cantos com esquadria.
Os recursos documentados em Ajuda estão disponíveis na versão completa do CorelDRAW Graphics Suite 2019. Alguns recursos podem não estar disponíveis nesta versão do produto.
