Per disegnare quote verticali, orizzontali o parallele
Per disegnare una linea di quota angolare
Per disegnare una quota del segmento
Per impostare la visualizzazione delle unità quota
Per impostare proprietà predefinite per le nuove linee di quota
| • | Linee di quota parallele: misurano la distanza effettiva tra due nodi. |
| • | Linee di quota orizzontali o verticali: misurano la distanza verticale (asse y) o orizzontale (asse x) tra due nodi. |
| • | Linee di quota angolari: misurano gli angoli. |
| • | Quote del segmento: misurano la distanza lineare tra due nodi finali di un segmento oppure la distanza lineare tra i nodi più distanti in più segmenti. Le quote del segmento possono anche misurare segmenti successivi selezionati. |

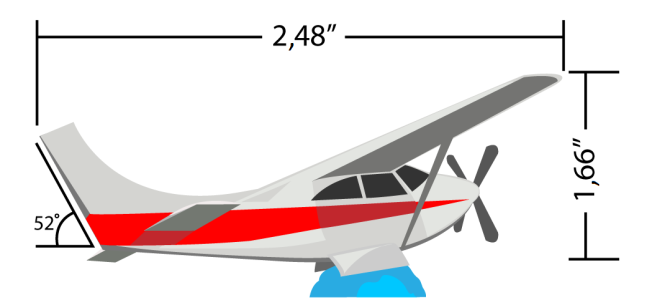

Quote da sinistra a destra: angolari, orizzontali e verticali
Per utilizzare le linee di quota con precisione, è necessario agganciarle a nodi specifici negli oggetti. Per ulteriori informazioni sull'aggancio e le modalità di aggancio, consultare Agganciare gli oggetti.
| Per disegnare quote verticali, orizzontali o parallele |
|
| 1 . | Effettuare una delle operazioni riportate di seguito. |
| • | Per disegnare una quota parallela, fare clic sullo strumento Quota parallela  della casella degli strumenti. |
| • | Per disegnare una linea di quota verticale o orizzontale, fare clic sullo strumento Quota orizzontale o verticale  . |
| 2 . | Fare clic per posizionare il punto iniziale ed eseguire un trascinamento fino al punto in cui si desidera posizionare il punto finale della quota. |
| 3 . | Spostare il cursore per posizionare la quota e fare clic per posizionare il testo della quota. |
| Per impostazione predefinita, il testo della quota è centrato sulla quota. |
| Per disegnare una linea di quota angolare |
|
| 1 . | Nella casella degli strumenti, fare clic sullo strumento Quota angolare  . |
| 2 . | Fare clic sul punto in cui si desidera che si intersechino le due linee che formano l'angolo ed eseguire un trascinamento nel punto in cui si desidera che termini la prima riga. |
| 3 . | Fare clic sul punto in cui far terminare la seconda riga. |
| 4 . | Fare clic sul punto in cui si desidera che appaia l'etichetta dell'angolo. |
| Per disegnare una quota del segmento |
|
| 1 . | Nella casella degli strumenti, fare clic sullo strumento Segmenti quota  . |
| 2 . | Fare clic sul segmento che si desidera misurare. |
| 3 . | Spostare il cursore nel punto in cui si desidera posizionare la quota e fare clic nel punto in cui si desidera posizionare il testo della quota. |
|
Utilizzando lo strumento Segmenti quota
, selezionare con il perimetro di selezione i segmenti, eseguire un trascinamento per posizionare la quota e fare clic nel punto in cui si desidera posizionare il testo di quota. |
|
|
Fare clic sul pulsante Quotatura successiva automatica
 della barra delle proprietà e selezionare con il perimetro di selezione i segmenti che si desidera misurare. Eseguire un trascinamento per posizionare quota e fare clic nel punto in cui si desidera posizionare il testo di quota. |
Le quote del segmento possono essere applicate automaticamente ai segmenti successivi selezionati.
| Per impostare la visualizzazione delle unità quota |
|
| 1 . | Selezionare una quota. |
| 2 . | Nella barra proprietà, scegliere un'impostazione da una delle caselle di controllo seguenti: |
| • | Stile quota: consente di selezionare unità quote standard, decimali o frazionarie |
| • | Precisione quote: consente di selezionare un livello di precisione per le misurazioni |
| • | Unità quote: consente di selezionare l'unità di misura |
|
Fare clic sul pulsante Visualizza unità
 . |
|
|
Fare clic sul pulsante Posizione testo
 della barra delle proprietà, quindi su una posizione del testo. |
|
|
Selezionare il testo di quota utilizzando lo strumento Puntatore
 . Nella barra delle proprietà, scegliere uno stile di carattere dalla casella di riepilogo Carattere e digitare un valore nella casella Dimensioni carattere. |
|
|
Digitare un prefisso o suffisso nella casella Prefisso o Suffisso nella barra proprietà.
|
|
|
Fare clic sul pulsante Zero iniziale
 nella barra delle proprietà. (Lo zero iniziale viene visualizzato per impostazione predefinita in quote). |
|
|
Fare clic sul pulsante Quotatura dinamica
 . |
| Per impostare proprietà predefinite per le nuove linee di quota |
|
| 1 . | Fare clic su Strumenti  Opzioni Strumenti. |
| 2 . | Nel riquadro sinistro della finestra di dialogo che viene visualizzata, fare clic su una delle seguenti opzioni: |
| • | Quota angolare: consente di impostare le proprietà predefinite delle quote angolari |
| • | Quota: consente di impostare le proprietà predefinite di tutte le altre quote |
| 3 . | Specificare lo stile quote, la precisione, le unità, il prefisso e il suffisso. |
| Il controllo dello stile della quota non è disponibile per le quote angolari. |
| Per personalizzare le linee di estensione |
|
| 1 . | Selezionare una quota. |
| 2 . | Nella barra delle proprietà, fare clic sul pulsante Opzioni linea di estensione . |
| 3 . | Per specificare la distanza tra le linee di estensione e l'oggetto, attivare la casella di controllo Distanza dall'oggetto e digitare un valore nella casella Distanza. |
| 4 . | Per specificare la lunghezza della sporgenza dell'estensione, attivare la casella di controllo Sporgenza estensione e digitare un valore nella casella Distanza. |
Le funzioni documentate nella Guida sono disponibile nella versione completa di CorelDRAW Graphics Suite 2019. Alcune funzioni potrebbero non essere disponibili in questa versione del prodotto.
