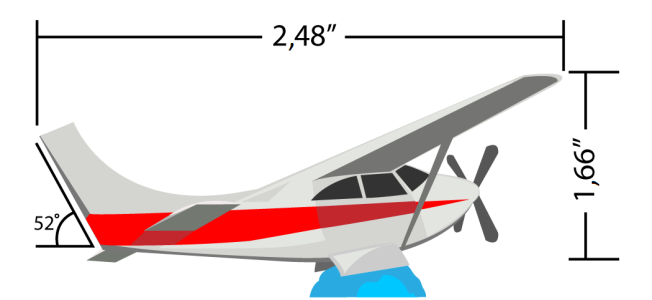

寸法線を描いて、描画内の 2 つの点の距離やオブジェクトのサイズを示すことができます。次に示す複数の他タイプの寸法線を追加できます。
| • | 平行寸法線 - 2 つのノードの距離を実測します。 |
| • | 垂直または水平寸法線 - 2 つのノード間の垂直方向 (y 軸) または水平方向 (x 方向) の距離を測定します。 |
| • | 角度寸法線 - 角度を測定します。 |
| • | セグメント寸法線 - セグメントの終点ノードの直線距離、または複数のセグメント内で最も離れている 2 つのノードの直線距離を測定します。セグメント寸法線は、選択した連続セグメントも測定できます。 |

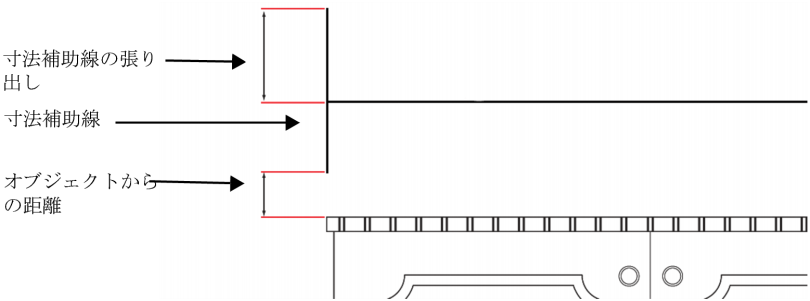

寸法線をカスタマイズするには、寸法補助線の張り出し、寸法補助線、およびオブジェクトからの距離の値を指定します。
寸法補助線を高い精度で使用するには、オブジェクト内の特定ノードにスナップする必要があります。スナップおよびスナップ モードについて詳しくは、オブジェクトをスナップするには.を参照してください。
| 垂直、水平または平行の寸法線を描くには |
|
| 1 . | 次のいずれかの操作を実行します。 |
| • | 平行寸法線を描くには、ツールボックスで、平行寸法ツール  をクリックします。 |
| • | 垂直または水平寸法補助線を描画するには、水平または垂直寸法ツール  をクリックします。 |
| 2 . | 開始点を配置する場所をクリックし、寸法線 の終了ポイントを配置する場所までドラッグします。 |
| 3 . | 寸法線を配置する位置までポインタを移動して、寸法テキストを配置する場所をクリックします。 |
| デフォルトでは、寸法テキストは寸法線の上に中央揃えで配置されます。 |
| 角度寸法線を描くには |
|
| 1 . | ツールボックスの[角度寸法線]ツール  をクリックします。 |
| 2 . | 角度を示す 2 本の線が交差する位置をクリックし、最初の線を終える場所までドラッグします。 |
| 3 . | コールアウトの 2 番目の線を終了する場所をクリックします。 |
| 4 . | 角度のラベルを表示する場所をクリックします。 |
| セグメント寸法線を描くには |
|
| 1 . | ツールボックスの[セグメント寸法線]ツール  をクリックします。 |
| 2 . | 測定するセグメントをクリックします。 |
| 3 . | 寸法線を配置する場所にポインタを移動し、寸法テキストを配置したい場所をクリックします。 |
|
セグメント寸法ツール
を使用して、選択範囲線でセグメントを選択し、寸法線を配置する位置をドラッグして、寸法テキストを配置する場所をクリックします。 |
|
|
プロパティ バーで [自動連続寸法] ボタン
 をクリックし、選択範囲線で計測したいセグメントを選択します。寸法線を配置する位置までドラッグして、寸法テキストを配置する場所をクリックします。 |
セグメント寸法線は、選択した後続のセグメントに自動的に適用されます。
| 表示する寸法線単位を設定する |
|
| 1 . | 寸法線を選択します。 |
| 2 . | プロパティ バーにある次のリスト ボックスで、オプションを選択します。 |
| • | 寸法線スタイル — 分数、小数点、または標準の寸法線単位を選択します。 |
| • | 寸法線の精度 — 計測の精度を選択できます。 |
| • | 寸法線単位 — 測定単位を選択できます。 |
|
[単位を表示] ボタン
 をクリックします。 |
|
|
プロパティ バーの [テキストの位置] ボタン
 をクリックし、テキストを配置する場所をクリックします。 |
|
|
選択ツール
 を使って、寸法テキストを選択します。プロパティ バーで、[フォント] リスト ボックスからフォント スタイルを選び、[フォント サイズ] ボックスに値を入力します。 |
|
|
プロパティ バーの [前置き説明] ボックスまたは [後置き説明] ボックスに、前置き説明または後置き説明を入力します。
|
|
|
プロパティ バーで、[先行ゼロ] ボタン
 をクリックします。(デフォルトでは、寸法線に先行のゼロが表示されます。) |
|
|
[ダイナミック寸法] ボタン
 をクリックします。 |
| 新しい寸法線のデフォルトのプロパティを設定するには |
|
| 1 . | [ツール]  [オプション] [ツール] をクリックします。 |
| 2 . | 表示されたダイアログ ボックスの左側のペインで、次のいずれかをクリックします。 |
| • | 角度寸法線 - 角度寸法線のデフォルトのプロパティを設定します |
| • | 寸法線 - 他のすべての寸法線のデフォルトのプロパティを設定します |
| 3 . | 寸法線スタイル、精度、単位、前置き説明、後置き説明を指定します。 |
| 寸法線スタイル コントロールは、角度寸法線では使用できません。 |
| 寸法補助線をカスタマイズするには |
|
| 1 . | 寸法線を選択します。 |
| 2 . | プロパティ バーで、[寸法補助線 オプション] ボタン をクリックします。 |
| 3 . | 寸法補助線とオブジェクトの間の距離を指定するには、[オブジェクトからの距離] チェック ボックスをオンにして、[距離] ボックスに値を入力します。 |
| 4 . | 寸法補助線の張り出しの長さを指定するには、[寸法補助線の張り出し] チェック ボックスをオンにして、[距離] ボックスに値を入力します。 |
ヘルプに記載されている機能はフル バージョンの CorelDRAW Graphics Suite 2019 で利用できます。このバージョンの製品には一部利用できない機能があります。
