Ovládací prvky nástroje PowerTRACE

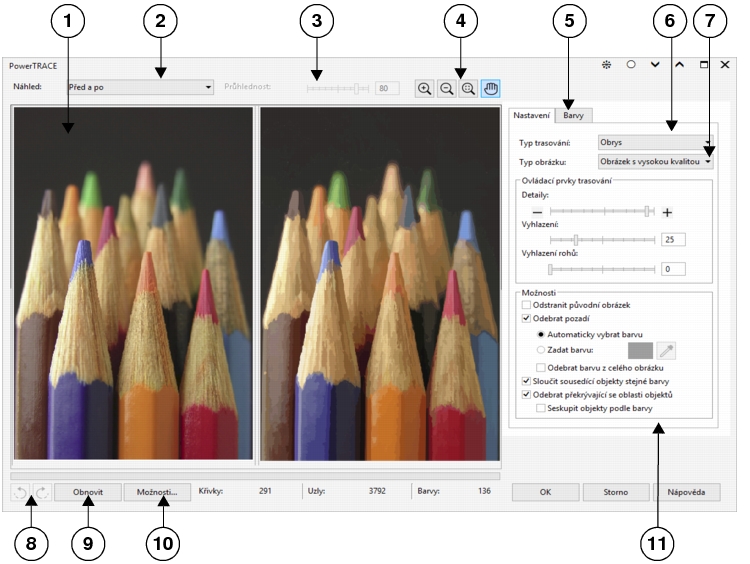

Dialogové okno PowerTRACE obsahuje ovládací prvky, které umožňují zobrazit náhled a upravit výsledky trasování.

Zakroužkovaná čísla odpovídají číslům v následující tabulce, která popisuje hlavní ovládací prvky nástroje PowerTRACE.

1. Okno náhledu

Umožňuje zobrazit náhled výsledků trasování a jejich porovnání se zdrojovým rastrem.

2. Seznam Náhled

Umožňuje vybrat jednu z následujících možností náhledu:

Před a po – umožňuje zobrazení zdrojového rastru a výsledku trasování.

Velký náhled – umožňuje zobrazení náhledu výsledků trasování v okně náhledu s jedním podoknem.

Překrytí drátěného modelu – umožňuje zobrazení drátěného modelu (osnovy) s výsledkem trasování nad zdrojovým rastrem.

3. Jezdec Průhlednost

Řídí viditelnost zdrojového rastru pod drátěným modelem při výběru možnosti Překrytí drátěného modelu.

4. Nástroje Změna měřítka a posouvání

Umožňují zvětšit a zmenšit obrázek zobrazený v okně náhledu, posunout obrázek zobrazený s větším přiblížením než 100% a přizpůsobit obrázek do okna náhledu.

5. Stránka Barvy

Obsahuje ovládací prvky pro změnu barev výsledků trasování. Další informace naleznete v tématu Úprava barev ve výsledcích trasování.

6. Seznam Typ trasování

Umožňuje změnit metodu trasování.

7. Seznam Typ obrázku

Umožňuje vybrat vhodný přednastavený styl pro obrázek určený k trasování. Dostupné přednastavené styly se mění v závislosti na vybrané metodě trasování.

8. Tlačítka Zpět a Znovu

Umožňují vrátit a zopakovat poslední provedenou akci.

9. Tlačítko Obnovit

Umožňuje obnovit první nastavení použité pro trasování zdrojového rastru.

10. Tlačítko Možnosti

Umožňuje přistupovat ke stránce možností nástroje PowerTRACE v dialogovém okně Možnosti a nastavit výchozí možnosti trasování. Další informace naleznete v tématu Nastavení výchozích možností trasování.

11. Stránka Nastavení

Obsahuje ovládací prvky pro úpravu výsledků trasování. Oblast Podrobnosti o výsledku trasování na stránce Nastavení umožňuje zobrazit počet objektů, uzlů a barev ve výsledcích trasování při provádění úprav.

Další informace o úpravě výsledků trasování naleznete v tématu Doladění výsledků trasování.

Zkušební, akademická a OEM verze neobsahují všechny součásti. Mezi součásti, které nejsou k dispozici, mohou patřit aplikace a funkce společnosti Corel, pomůcky třetích stran a soubory s dodatečným obsahem.
