Eine projizierte Zeichenebene interaktiv definieren
Manchmal ist es notwendig, die Zeichenebene eines voreingestellten Zeichnungsprofils anzupassen. Sie können die Zeichenebene auf zwei Weisen interaktiv anpassen: Mit 3 Achsen und Aus ausgewähltem Parallelogramm.
Wenn Ihre Zeichnung y-, z- und x-Achsen enthält, die Sie benötigen, um die Zeichenebene zu definieren, verwenden Sie die Methode Mit 3 Achsen und legen Sie die drei Achsen fest, indem Sie im Zeichenfenster ziehen. Wenn Ihre Zeichnung nicht alle projizierten Achsen enthält, die Sie benötigen, müssen Sie ein Parallelogramm verwenden, das mit der Projektion der gewünschten Zeichenebene übereinstimmt.

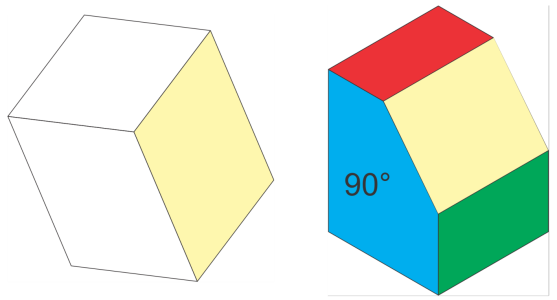

Die gewünschte projizierte Ebene wird gelb angezeigt. Verwenden Sie die Methode Mit 3 Achsen, wenn Ihre Zeichnung Referenzen für die drei Achsen enthält (links). Verwenden Sie die Methode Aus ausgewähltem Parallelogramm, wenn die Referenzebene (gelbes Parallelogramm) verfügbar ist.
Nachdem Sie die Zeichenebene definiert haben, können Sie mit Ihrer Zeichenaufgabe fortfahren. Wenn Sie die benutzerdefinierte Zeichenebene später benötigen, müssen Sie sie als benutzerdefiniertes Zeichnungsprofil speichern. Sie können Zeichenebenen auch anpassen, indem Sie den Winkel und die Skalierungswerte für die x-, y- und z-Achsen festlegen. Weitere Informationen, wie Sie Winkel und Skalierungswerte für die x-, y- und z-Achsen festlegen, finden Sie unter So erstellen und bearbeiten Sie ein Zeichnungsprofil.
So definieren Sie die Zeichenebene, indem Sie die x-, y- und z-Achsen interaktiv festlegen
1
Klicken Sie auf
Fenster
Projizierte Achsen.
2
Aktivieren Sie im Andockfenster
Projizierte Achsen die Option
Mit 3 Achsen und klicken Sie auf
Definieren.
3
Klicken und ziehen Sie im Zeichenfenster, um die y-Achse zu definieren. Sie müssen der Richtung der y-Achse auf dem interaktiven Würfel im Andockfenster
Projizierte Achsen folgen.
4
Klicken und ziehen Sie im Zeichenfenster, um die x-Achse zu definieren, indem Sie der Richtung der x-Achse auf dem interaktiven Würfel folgen.
5
Klicken und ziehen Sie, um die z-Achse zu definieren.
6
Verwenden Sie ein beliebiges Zeichenhilfsmittel, um auf der gerade definierten Zeichenebene zu zeichnen.
Um später auf der definierten Zeichenebene zeichnen zu können, müssen Sie das benutzerdefinierte Zeichnungsprofil speichern. Klicken Sie im Andockfenster
Projizierte Achsen auf die Schaltfläche
Speichern
und legen Sie den Speicherort und den Dateinamen für das benutzerdefinierte Zeichnungsprofil fest.
So definieren Sie die Zeichenebene mithilfe eines Parallelogramms
1
Ziehen Sie mithilfe des Hilfsmittels
Rechteck
ein Rechteck auf. Verschieben, drehen und neigen Sie es, bis es mit der Zeichenebene übereinstimmt, die Sie definieren möchten.

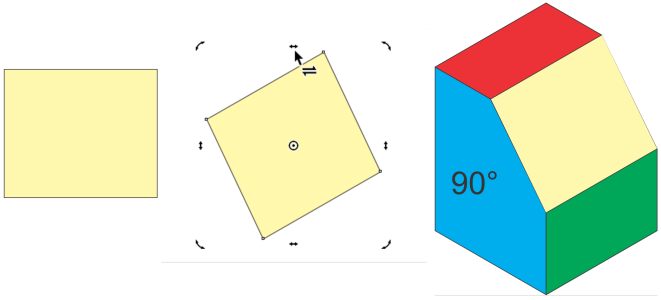

Verschieben, drehen und neigen Sie das Rechteck, damit es mit der gewünschten Ebene übereinstimmt und erstellen Sie das benötigte Referenzparallelogramm.
2
Aktivieren Sie im Andockfenster
Projizierte Achsen die Option
Aus ausgewähltem Parallelogramm und klicken Sie auf
Definieren.
Die Schaltfläche
Definieren ist nur verfügbar, wenn das Parallelogramm ausgewählt ist.
3
Um den Rand zu definieren, der von der gewünschten Zeichenebene und der angrenzenden senkrechten projizierten Ebene geteilt wird, klicken Sie, um den ersten Punkt festzulegen, und ziehen Sie den Mauszeiger anschließend an den Punkt, an dem sich der zweite Punkt befinden soll.
In der aktuellen projizierten Ansicht wird eine elliptische Vorschau angezeigt.
4
Verschieben Sie die Vorschau so, dass sie die korrekte angrenzende Ebene darstellt – oben (rot), vorn (blau) oder rechts (grün) – und klicken Sie. Die korrekte angrenzende Ebene muss mit der ausgewählten projizierten Ebene im Andockfenster
Projizierte Achsen übereinstimmen. Beim dem hier für das Verfahren gezeigten Beispiel handelt es sich um die vordere Ebene (blau).
Die Werte für die x-, y- und z-Achsen im Andockfenster
Projizierte Achsen werden automatisch aktualisiert, um die definierte Ebene wiederzugeben. Das Parallelogramm kann gelöscht werden.
Festlegen des Randes (links) und der angrenzenden Ebene (rechts)
5
Verwenden Sie ein beliebiges Zeichenhilfsmittel, um auf der gerade definierten aktiven Zeichenebene zu zeichnen.
Um später auf der definierten Zeichenebene zeichnen zu können, müssen Sie das benutzerdefinierte Zeichnungsprofil speichern. Klicken Sie im Andockfenster
Projizierte Achsen auf die Schaltfläche
Speichern und legen Sie den Speicherort und den Dateinamen für das benutzerdefinierte Zeichnungsprofil fest.
