Mit Corel DESIGNER ist es nun noch einfacher, technische Illustrationen mit Präzision zu erstellen. Dies garantieren unter anderem die neuen und optimierten Zeichenwerkzeuge, die verbesserten Symbole, das verbesserte Textmodul und die neuen Funktionen zur Ausrichtung von Objekten und zur Anzeige von 3D-Modellen im gewünschten Zeichenmaßstab.
Objekte und Distanzen in Projektionsansichten können nun mitilfe der Bemaßungs-Hilfsmittel gemessen werden.
Mit den neuen Hilfsmitteln 'Projizierte Formen' können schnell und einfach Formen für Gewinde, Formen für Bohrungen, Zylinder und Prismen in projizierter Ansicht gezeichnet und Illustrationen von Schrauben, Muttern und Blindsteckmuttern erstellt werden. Es ist möglich, Länge und Radius der projizierten Formen anzupassen sowie festzulegen, wo die Gewindegänge beginnen und enden und in welchem Abstand sie angeordnet sind. Weitere Informationen finden Sie unter Projizierte Formen zeichnen.
Projizierte Formen
Die Symbole wurden optimiert und unterstützen nun Objekttransparenz und -stile.
Mit den neuen Ausrichtungshilfslinien lassen sich in Corel DESIGNER X6 Objekte schneller platzieren. Sie werden spontan angezeigt und präsentieren Ausrichtungsvorschläge bezüglich bereits bestehender Objekte. Diese temporären Hilfslinien werden angezeigt, wenn Sie Objekte relativ zu anderen Objekten erstellen, verschieben oder ihre Größe ändern. Ausrichtungshilfslinien verbinden die Mitte und die Ränder der Objekte interaktiv miteinander und können auch von den Rändern eines Objekts bis zur Mitte eines anderen Objekts angezeigt werden. Mithilfe der Funktionen 'Intelligenter Abstand' und 'Intelligente Bemaßung' können Objekte mit Präzision relativ zu anderen Objekten auf dem Bildschirm positioniert, skaliert und gedreht werden.
Darüber hinaus ist es mit dem neuen Andockfenster 'Dynamische und Ausrichtungshilfslinien' einfacher, die Standardeinstellungen der dynamischen und Ausrichtungshilfslinien den jeweiligen Anforderungen anzupassen. Wenn Sie beispielsweise mit einer Gruppe von Objekten arbeiten, können Sie Ausrichtungshilfslinien für einzelne Objekte in der Gruppe oder für den Begrenzungsrahmen der gesamten Gruppe anzeigen. Sie können Ränder für Ausrichtungshilfslinien festlegen, um Objekte leichter in einem gegebenen Abstand ausrichten zu können. Zudem können Sie auswählen, ob die Ausrichtungshilfslinien nur den Rändern folgen oder ob sie zusätzlich zu den Rändern auch den tatsächlichen Kanten des Objekts folgen.

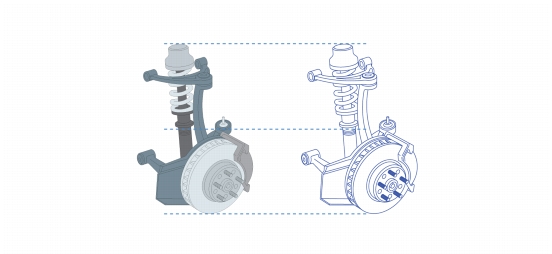

Objekte mit Ausrichtungshilfslinien schnell positionieren
Weitere Informationen zu den Ausrichtungshilfslinien finden Sie unter Ausrichtungshilfslinien verwenden.
Das neue Andockfenster Ausrichten und verteilen, das das gleichnamige Dialogfeld ersetzt, gibt einen Überblick über alle verfügbaren Ausrichtungsoptionen und zeigt sofort, wie sich die Änderungen an den Einstellungen auswirken. Standardmäßig werden Objekte basierend auf ihren Pfaden ausgerichtet und verteilt. Nun können Sie Objekte auch mithilfe der Umrisskante ausrichten und verteilen. Sie können Objekte mit einem Bezugspunkt ausrichten, indem Sie die exakten X- und Y-Koordinaten angeben.
Wenn das Hilfsmittel Auswahl aktiviert ist und keine Objekte ausgewählt sind, können Sie in der Eigenschaftsleiste schnell den Zeichenmaßstab bestimmen und ändern.
Listenfeld Zeichenmaßstab/Auflösung
3D-Modelle können als 2D-Vektorgrafiken im jeweils gewünschten Zeichenmaßstab importiert werden.
Bei Corel DESIGNER X6 gewährleistet die in das überarbeitete Textmodul integrierte komplexe Skriptunterstützung, dass korrekte Schriftzeichen für Glyphen für asiatische und nahöstliche Sprachen verwendet werden.
Durch Verbesserungen des Textmoduls wird sichergestellt, dass Glyphen aus unterschiedlichen Sprachen in Ihren Dokumenten korrekt angezeigt werden.
|
