Быстрые ссылки на процедуры, описанные на этой странице:
• |
• |
• |
• |
• |
К изображениям можно добавлять такие фигуры, как квадраты, прямоугольники, окружности, эллипсы и многоугольники. Можно также добавлять прямоугольники и квадраты со скругленными, зазубренными или скошенными углами. По умолчанию фигуры добавляются на изображения как новые объекты. Для фигур можно применить абрис, заливку или отобразить их как отдельные редактируемые объекты. Для получения дополнительных сведений об объектах см. раздел Создание объектов.
Кроме того, к изображениям можно добавлять линии. При добавлении линий можно указать их ширину и прозрачность, а также способ объединения сегментов линии. Цвет линии определяется текущим цветом переднего плана.
| Рисование прямоугольника или квадрата | |
1. |
В наборе инструментов выберите инструмент Прямоугольник  .
|
2. |
На панели свойств в списке Заливка выберите один из следующих
параметров.
|
• |
Однородная заливка
|
• |
Фонтанная заливка
|
• |
Растровая заливка
|
• |
Заливка текстурой
|
Если требуется изменить заливку, нажмите кнопку Изменить заливку на панели свойств. |
3. |
В окне изображения перетащите курсор до получения прямоугольника
требуемого размера.
|
Если необходимо нарисовать квадрат, то во время перетаскивания курсора удерживайте нажатой клавишу Ctrl. |
 |
Текущая заливка отобразится в области управления цветом набора
инструментов. Для получения сведений о заливках см. раздел
Заливка изображений.
|
 |
Эту процедуру можно использовать для создания объекта. Нажмите
кнопку Создать объект  на панели свойств после выбора
инструмента Прямоугольник .
|
| Рисование прямоугольника со скругленными, зазубренными или скошенными углами | |
1. |
В наборе инструментов выберите инструмент Прямоугольник .
|
2. |
Выберите один из следующих параметров на панели свойств.
|
• |
Закругленный угол  : создание изогнутого угла.
|
• |
Угол с выемкой  : замена угла краем с изогнутой выемкой.
|
• |
Угол с фаской  : замена угла плоским краем.
|
3. |
На панели свойств введите значение в поле Размер угла.
|
4. |
В окне изображения перетащите курсор до получения прямоугольника
требуемого размера.
|
Если необходимо нарисовать квадрат, то во время перетаскивания курсора удерживайте нажатой клавишу Ctrl. |
| Рисование эллипса или окружности | |
1. |
В наборе инструментов выберите инструмент Эллипс  .
|
2. |
На панели свойств в списке Заливка выберите один из следующих
параметров.
|
• |
Однородная заливка
|
• |
Фонтанная заливка
|
• |
Растровая заливка
|
• |
Заливка текстурой
|
Если требуется изменить заливку, нажмите кнопку Изменить заливку на панели свойств. |
3. |
Перетащите курсор в окне изображения до получения прямоугольника
или эллипса требуемого размера.
|
Если необходимо нарисовать окружность, то во время перетаскивания курсора удерживайте нажатой клавишу Ctrl. |
|
Текущая заливка отобразится в области управления цветом набора
инструментов. Для получения сведений о заливках см. раздел
Заливка изображений.
|
|
Окружность можно нарисовать с помощью инструмента Эллипс,
удерживая нажатой клавишу Ctrl во время перетаскивания курсора.
|
Эту процедуру можно использовать для создания объекта. Нажмите
кнопку Создать объект на панели свойств после выбора
инструмента Прямоугольник или Эллипс.
|
| Рисование многоугольника | |
1. |
В наборе инструментов выберите инструмент Многоугольник  .
|
2. |
На панели свойств в списке Заливка выберите один из следующих
параметров.
|
• |
Однородная заливка
|
• |
Фонтанная заливка
|
• |
Растровая заливка
|
• |
Заливка текстурой
|
Если требуется изменить заливку, нажмите кнопку Изменить заливку на панели свойств. |
3. |
Щелкните в том месте, в котором требуется задать точки привязки
многоугольника, затем дважды щелкните, чтобы задать последнюю точку
привязки.
|
|
Для создания углов 45° удерживайте нажатой клавишу Ctrl при
перетаскивании инструмента Многоугольник .
|
Эту процедуру можно использовать для создания объекта. Нажмите
кнопку Создать объект на панели свойств после выбора
инструмента Прямоугольник.
|
| Рисование линии | |
1. |
В наборе инструментов выберите инструмент Прямая  .
|
2. |
Введите значение в поле Толщина абриса на панели свойств.
|
3. |
Нажмите кнопку Цвет линии на панели свойств и выберите цвет.
|
4. |
На панели свойств откройте список Создание соединений и выберите
один из следующих параметров.
|
• |
Торец: соединение сегментов. Если задать более высокое значение
ширины, между соединенными сегментами будут промежутки.
|
• |
Заливка: заливка промежутков между соединенными сегментами.
|
• |
Закругленные: закругление углов между соединенными сегментами.
|
• |
Точка: создание точек на углах соединенных сегментов.
|
5. |
Перетащите курсор в окне изображения, чтобы нарисовать один сегмент
линии.
|
|
Эту процедуру можно использовать для создания объекта. Нажмите
кнопку Создать объект на панели свойств после выбора
инструмента Прямая .
|

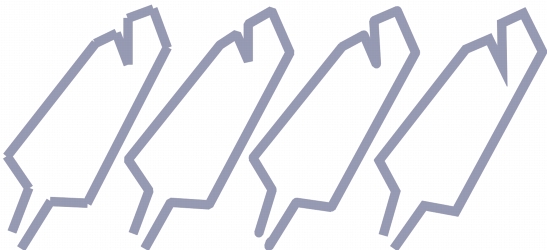

Можно задать способ соединения линий: Торец, Заливка, Закругленные или Точка.
|
