使用显像管工具

您可以使用显像管工具绘制一组对象。 例如，您可以在野餐设置中添加蝴蝶和甲虫，或将花作为图片的图文框。 您可以使用 Corel PaintShop Pro 提供的显像管，也可以自行创建。

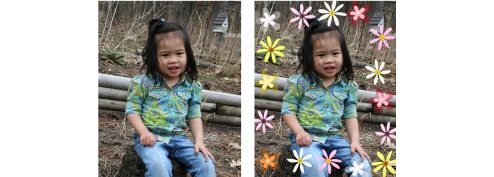

显像管工具允许您向照片应用各种预设图像，从而创造独特的效果。

显像管是 PspTube 文件。 每个显像管文件都由一系列按行、列排列的图像（称为单元格）组成。 显像管可以具有任意数量的单元格。 使用显像管工具进行绘制时，Corel PaintShop Pro 会依次绘制显像管中的图像。 许多显像管会创建分散的图像（如动物园中的动物），另一些则会创建连续的图像效果（如草）。

每个显像管文件都包含一系列图像。

要让显像管元素更易于编辑，可以将它们绘制在单独的图层上。

重要事项！ 您不能在矢量图层上使用显像管工具。
从哪里可以获得更多显像管？

您可以创建自己的显像管。 还可以使用应用程序以前版本中的显像管。 有关详细信息，请参阅要使用应用程序以前版本中的显像管。

您还可以通过检查 Corel 站点 (www.corel.com) 或在在线搜索引擎中使用关键字短语“free picture tubes”来从 Web 下载免费显像管。

重要事项！ 此工具仅适用于灰度图像和一千六百万色图像中的位图图层。 在 256 色或更低的位图图层图像上使用此工具时，会自动将图像提升至适当的颜色深度。 要将矢量图层转换为位图图层，请选择“图层” } “转换为位图图层”。 有关增加图像的颜色深度的详细信息，请参阅增加图像的颜色深度.
显像管设置

单击“工具选项”面板上的“设置”按钮 时，将显示“显像管设置”对话框。 您可以使用此对话框更新当前“工具选项”面板的设置以及修改当前显像管的外观。 但还可以通过选中“另存为显像管的默认值”选项来使设置成为永久性设置。

•

“当前显像管的名称和路径” — 显示在此对话框顶部的显像管的名称和路径。
•

“单元格安排” — “横向单元格数”和“纵向单元格数”字段显示显像管的当前单元格布局。 这些值的范围取决于显像管的创建方式。 “单元格总数”字段显示“横向单元格数”值和“纵向单元格数”值的乘积。
•

“布置选项” — 修改其中的任意设置都将更新“工具选项”面板中的相应设置。 请注意，“比例”设置仅适用于一些显像管。
•

“另存为显像管的默认值” — 如果希望保存在“显像管设置”对话框中所做的任何修改，请选中此复选框。 如果不选中此复选框，所做的更改将只影响显像管的当前使用。

要用显像管进行绘制

 Back to Top

编辑工作区

1

在“工具”工具栏中，选择“显像管”工具 。
2

在“工具选项”面板中，从“显像管”下拉列表中选择一个显像管。
大多数显像管预览都会显示第一副图像，而不是显像管中的所有图像。 要查看所有图像，请选择所需的显像管并用它进行绘制，或者在 Corel PaintShop Pro 中打开 .PspTube 文件。
3

必要时，调整以下内容：
•
“比例” — 确定显像管中每幅图像的缩放百分比以及步长的缩放比例（从 10% 到 250%）。
•
“步长值” — 确定所绘制的每个显像管单元格的中心之间的距离（以像素计，从 1 到 500）。
•
“布置模式” — 确定图像的布置方式。 选择“连续”可按步长大小等间距布置图像；选择“随机”可按从 1 像素到步长大小的间距随机布置图像。
•
“选定内容模式” — 确定 Corel PaintShop Pro 从显像管的单元格中选择要绘制的图像的方式。 “角形”方式将根据您拖动方向选择图像；“增加”方式将从左上向右下逐一选择图像；“压力”方式将根据您在压力感应板上施加的压力选择图像；“随机”方式将随机选择图像；“速度”方式将根据您拖动的速度选择图像。
4

在图像窗口中，单击可绘制一幅显像管图像，拖动可绘制多幅显像管图像。
Note
您可以进一步更改当前显像管的行为方式，方法为单击“工具选项”面板中的“设置”按钮 ，然后在“显像管设置”对话框中调整设置。

要创建显像管

 Back to Top

编辑工作区

1

选择“查看” } “更改网格、辅助线和贴齐属性”。
2

单击“网格”选项卡。
3

在“当前图像设置”组框中，输入或设置“水平网格”和“垂直网格”值，然后单击“确定”。
网格位置值是单元格的宽度和高度的值（以像素为单位）。 图形不得大于此单元格的大小。
4

选择“文件” } “新建”。
显示“新建图像”对话框。
5

设置以下选项：
•
“图像尺寸” — 设置宽度和高度（以像素计），它们是水平和垂直网格间距的倍数。 图像的宽度和高度确定了图像中的单元格总数。 例如，如果网格间距为 100 像素，则您可以创建一副 400 像素宽乘 300 像素高的图像。 这些尺寸会生成 12 个单元格（四行三列）。
•
“图像特征” — 选择“位图背景”作为图层类型；选择“8 位/色频”或“16 位/色频”作为“颜色深度”，选中“透明”复选框。
6

单击“确定”。
如果未显示网格，请选择“视图” } “网格”。
7

在每个网格块中创建一幅图像。 这些方块就是显像管单元格。
要更改单元格的大小，请更改网格的大小，然后使用“画布大小”命令。
8

选择“文件” } “导出” } “显像管”。
显示“导出显像管”对话框。
9

设置以下选项：
•
“单元格安排” — 输入横向和纵向单元格数。 将这些字段设置为与在步骤 7 中的图像的安排一致。“单元格总数”字段应与您在显像管文件中放置的图像数一致。
•
“布置选项” — 选择此显像管的默认选项。 您可以在应用显像管时更改这些选项。
•
“管道名称” — 输入显像管的文件名。 文件名会自动添加 .PspTube 扩展名。
10

单击“确定”。
Note
您可以进一步更改当前显像管的行为方式，方法为单击“工具选项”面板中的“设置”按钮 ，然后在“显像管设置”对话框中调整设置。
如果希望将一幅图像用作画刷，可将该图像导出为显像管。 然后使用横向和纵向均只有一个单元格的单元格安排方式。 图像必须包含一个不是背景的位图图层。 要将背景提升为图层，请选择“图层” } “提升背景图层”。 选择“显像管”工具，并选择您创建的新显像管。

要使用应用程序以前版本中的显像管

 Back to Top

编辑工作区

1

从“工具”工具栏中选择“显像管”工具 。
2

在“工具选项”面板中，单击“预设”下拉列表，然后单击“文件位置”按钮 。
3

在“文件位置”对话框中，从“文件类型”列表中选择“显像管”。
4

单击“添加”按钮。
出现“浏览文件夹”对话框。
5

选择存储有以前版本的显像管的文件夹，然后单击“确定”。
该文件夹路径将添加到显像管文件夹列表中。
6

单击“确定”。
