Utilisation des objets vectoriels et raster
Lorsque vous dessinez des objets raster, vous peignez en fait sur un calque raster. Même si, pour créer un objet raster, vous procédez comme vous le feriez pour un objet vectoriel, le résultat ainsi obtenu est une forme pixellisée. Vous pouvez modifier les pixels avec des outils d’édition raster.
Les propriétés d’un objet vectoriel (couleur des contours, couleur de remplissage, taille, emplacement) peuvent être facilement modifiées. Vous pouvez également modifier les tracés, les contours, les segments de ligne et les nœuds qui constituent les objets vectoriels.
Pour plus d’informations sur les objets raster et vectoriels, reportez-vous à la section Création d’images. Pour plus d’informations sur le texte vectoriel, le texte flottant et la sélection de texte, reportez-vous à la section Utilisation du texte.
Anatomie d’un objet vectoriel
Pour bien comprendre les objets vectoriels, vous devez vous familiariser avec les termes suivants :
• |

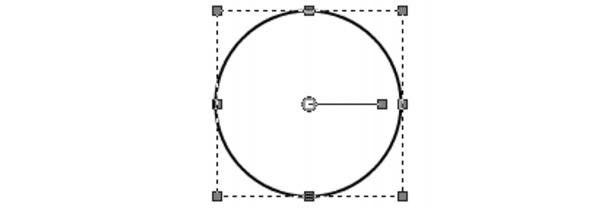

Objet : toute figure créée à l’aide de l’outil Stylo ou Forme. Chaque
objet est représenté par son cadre de délimitation. Vous pouvez
contrôler les propriétés d’un objet, telles que le style de ligne et la
couleur de remplissage. Chaque objet contient un tracé constitué de
contours et de nœuds. Pour plus d’informations, reportez-vous à la
section Alignement, répartition et agencement d’objets vectoriels.
|
• |
Tracé : correspond à tous les contours d’un objet. Les propriétés du
chemin sont contrôlées par les propriétés de l’objet. La direction
d’un tracé s’étend de son point de départ à son point de fin. Certains
tracés sont fermés, dans lesquels le point de départ est identique au
point de fin.
|
Exemple de tracé fermé
Exemple de tracé ouvert
• |
Contour : contient au moins un segment et peut être ouvert ou
fermé. Certaines propriétés d’un contour sont déterminées par les
propriétés de l’objet, telles que le style de ligne, la couleur de
remplissage et l’anticrénelage.
|
• |
Nœud : point sur un tracé ou un contour, qui vous permet de définir
sa forme. Pour plus d’informations sur les nœuds, reportez-vous à la
section Utilisation de nœuds.
|

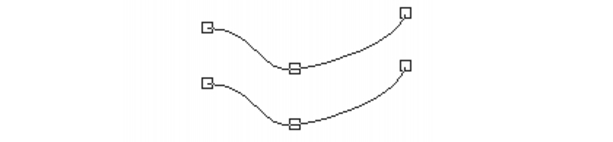

Exemple de contour
• |
Segment : ligne droite ou incurvée entre deux nœuds. Pour plus
d’informations, reportez-vous à la section Tracé de lignes.
|
