繪製線條

線條是兩個點之間的路徑。線條可包含多重線段，線段可為曲線線段或直線線段。線段透過節點相互連接，其中節點外觀為小方形。CorelDRAW 提供各種繪圖工具，可讓您繪製曲線或直線，以及同時包含曲線線段和直線線段的線條。

手繪與多線工具

「手繪」 與「多線」 工具可讓您繪製手繪線條，如同在素描盤上畫素描。如果您在繪製手繪曲線時出錯，可以立即清除不需要的部分並繼續進行繪製。繪製直線或線段時，您可以限制線條為垂直或水平線條。

「手繪」工具可讓您控制所繪曲線的平滑度，以及在現有線條上新增線段。不過，對於快速繪製包含交替的曲線和直線線段的複雜線條，「多線」工具使用起來更輕鬆。

您可以選擇設定，以控制「手繪」 與「貝茲線」工具的運作方式。例如，您可以變更您已使用這些工具建立的曲線的預設平滑度。

2 點線工具

您可以使用 2 點直線工具來繪製直線。透過此工具也可以建立垂直於或正切於物件的直線。

貝茲線和筆工具

「貝茲線」 與「筆」 工具可讓您透過精準放置每個節點，並控制每條曲線線段的形狀，以一次一條線段的方式繪製線條。使用「筆」工具時，您可以預覽所繪的線段。

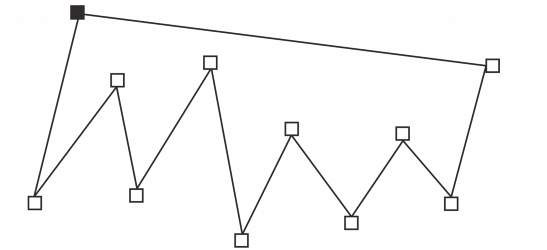

您可以繪製多段線條，做法是使用「貝茲線」工具，在每一次想要線條改變方向時按一下滑鼠。

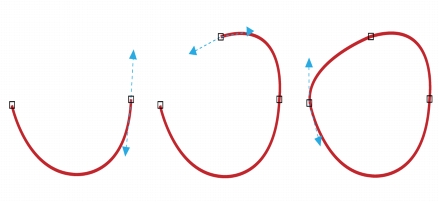

您可以繪製曲線，做法是使用「貝茲線」工具拖曳貝茲曲線尾端的控制點。

B-Spline 工具

您可以使用控制點，輕易地建立曲線形狀，並繪製 B-Spline，這些通常是平滑、連續的曲線。B-Spline 會接觸第一個和最後一個控制點，之間會透過點來拉動。不過，這些控制點與貝茲曲線上的節點不同，當您想要將曲線對齊其他繪圖元素時，它們無法讓您指定曲線穿過的點。

接觸線條的控制點稱為「緊壓」控制點。緊壓控制點的功能與錨點一樣。拉伸線條，但不會接觸到線條的控制點稱為「浮動」控制點。第一個和最後一個控制點始終都會緊貼在開放-終點的 B-Spline 上。之間的點依預設會浮動，但是如果您想在 B-Spline 內建立尖角或直線，可以緊貼這些點。您可以使用控制點來編輯完成的 B-Spline。

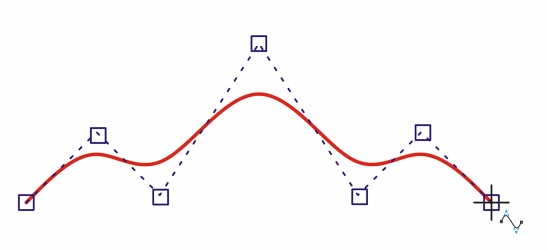

B-Spline 曲線的路徑是由您所設定的控制點決定的。

3 點曲線工具

「3 點曲線」 工具可讓您透過指定其寬度和高度，繪製簡單的曲線。使用此工具可快速建立弧形形狀，而無需操作節點。

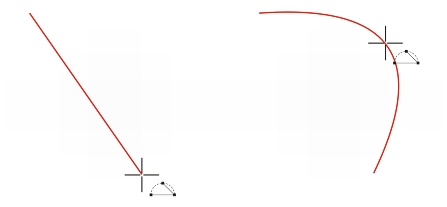

您可以透過指定曲線寬度 (左)，然後指定曲線高度並按一下頁面 (右)，來繪製曲線。

智慧型繪圖工具

「智慧型繪圖」工具 可讓您使用形狀辨識繪製直線和曲線。如需詳細資訊，請參閱使用形狀辨識繪圖.

使用節點與控制點

有些線條具有節點與控制點，您可在繪製時對其進行操作以造形線條。若要取得有關節點類型的更多資訊，請參閱使用曲線物件.

隱藏界限框

使用曲線工具繪製線條時，可以在繪製好線條時，隱藏框住線條的界限框。曲線工具包括手繪工具、2 點線工具、貝茲線工具、藝術媒體工具、筆工具、B-Spline 工具、多線工具及 3 點曲線工具。

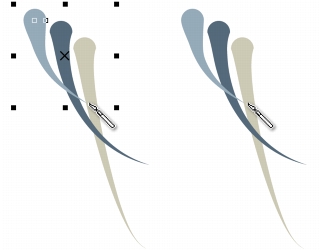

您可以隱藏界限框，以更為流暢的方式快速連續繪製藝術媒體筆觸。

使用手繪工具繪製線條 反回頂部
1.

在工具箱中，按一下「手繪」工具 。
2.

執行下表中的任一工作。

若要
請執行下列步驟
繪製曲線
按一下您要開始曲線的位置，然後拖曳。
繪製直線
按一下您要開始線條的位置，然後按一下您要結束線條的位置。
控制曲線的平滑度
在屬性列上的「手繪平滑化」方塊中鍵入值。值愈大，曲線愈平滑。
重新定位線
按住滑鼠左右鍵，並將線條拖曳至新位置。
將複製的線條放置在繪圖中
按住滑鼠右鍵，並將線條拖曳至新位置。按一下「複製至此」。
在現有線條上新增線段
按一下所選線條的終點節點，然後按一下您要結束新線段的位置。
以兩條或更多連接的線條建立封閉形狀
在包含兩條線段的線條中，按一下終點節點，然後按一下起點節點。

您可以在拖曳時按住 Ctrl 鍵，將使用「手繪」工具建立的線條限制為預先定義的角度。此功能對於繪製垂直和水平直線很有用。若要取得有關變更限制角度的資訊，請參閱變更限制角度.
您可以清除手繪曲線的一部分，做法是按住 Shift 鍵然後沿著線條往回拖曳，最後再放開滑鼠按鈕。
使用多線工具繪製線條 反回頂部
1.

在工具箱中，按一下「多線」工具 。
2.

請執行下列其中一項：
•
若要繪製直線線段，請按一下您要開始線段的位置，然後按一下您要結束線段的位置。
•
若要繪製曲線線段，請按一下您要開始線段的位置，然後在繪圖頁面上拖曳。
您可以任意新增線段，數量不限，亦可交替繪製曲線與直線線段。
3.

按兩下以結束線條。

您也可以執行下列操作

繪圖時重新定位線條
按住滑鼠左右鍵，並將線條拖曳至新位置。
將複製的線條放置在繪圖中
按住滑鼠右鍵，並將線條拖曳至新位置。按一下「複製至此」。

您可以按一下屬性列上的「封閉式曲線」按鈕 ，來封閉開放的物件。
使用 2 點直線工具來繪製直線 反回頂部
1.

在工具箱中，按一下「2 點線」工具 。
2.

指向線條的開始處，然後以拖曳方式繪製線條。
拖曳時，狀態列會顯示線段的長度和角度。若新增至線條，也會顯示所有線段的總長度。
繪製垂直線 反回頂部
1.

在工具箱中，按一下「2 點線」工具 。
2.

按一下屬性列上的「垂直 2 點線」按鈕 。
3.

按一下物件的邊緣，然後拖曳至線條的結束位置。
如果您想要繪製一條垂直於兩個物件的線，請拖曳至第二個物件的邊緣，然後在出現垂直貼齊點時，放開滑鼠按鍵。
若要使線條延長到第二個物件之外，請在垂直貼齊點出現時，按住 Ctrl 鍵，並拖曳至線條的結束位置。
您無法使用此程序來繪製垂直於文字物件基準線的線條。

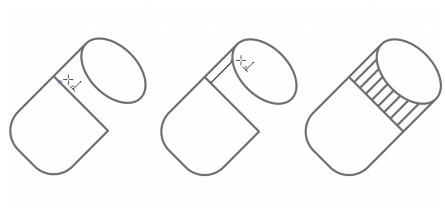

您也可以從現有曲線拖曳繪製垂直線。

繪製垂直線

繪製正切線 反回頂部
1.

在工具箱中，按一下「2 點線」工具 。
2.

按一下屬性列上的「正切 2 點線」按鈕 。
3.

按一下物件中曲線線段的邊緣，然後拖曳至正切線條的結束位置。
如果您想要繪製一條正切於兩個物件的線，請拖曳至第二個物件的邊緣，然後在出現正切貼齊點時，放開滑鼠按鍵。當象限貼齊點與正切貼齊點同時發生時，會顯示象限貼齊點。
若要使線條延長到第二個物件之外，請在正切貼齊點出現時，按住 Ctrl 鍵，並拖曳至線條的結束位置。

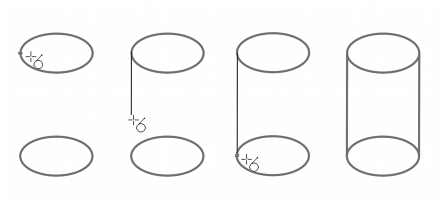

「正切 2 點線」模式可用於繪製圓柱體的面。

繪製正切線

使用貝茲線工具繪製線條 反回頂部
1.

在工具箱中，按一下「貝茲線」工具 。
2.

請執行下列其中一項：
•
若要繪製曲線線段，請按一下您要放置第一個節點的位置，然後將控制點拖曳至您要放置下一個節點的位置。放開滑鼠按鈕，然後拖曳控制點以建立曲線。
•
若要繪製直線線段，請按一下您要開始線段的位置，然後按一下您要結束線段的位置。
您可以任意新增線段，數量不限。
3.

按空白鍵以完成線條。

您也可以執行下列操作

在曲線線段後繪製直線線段
繪製曲線線段，按兩下終點節點，然後按一下您要結束直線線段的位置。
在直線線段後繪製曲線線段
繪製直線線段。按一下線段的終點，拖曳至您要的位置，然後放開滑鼠按鈕。拖曳以繪製曲線。
在繪圖時，將曲線角度變更為預設增量
按住 Ctrl 鍵，同時拖曳控制點。

使用筆工具繪製線條 反回頂部
1.

在工具箱中，按一下「筆」工具 。
2.

請執行下列其中一項：
•
若要繪製曲線線段，請按一下您要放置第一個節點的位置，然後將控制點拖曳至您要放置下一個節點的位置。放開滑鼠按鈕，然後拖曳控制點以建立您要的曲線。
•
若要繪製直線線段，請按一下您要開始線段的位置，然後按一下您要結束線段的位置。
您可以任意新增線段，數量不限，亦可交替繪製曲線與直線線段。若要取得有關交替曲線和直線線段的更多資訊，請參閱使用貝茲線工具繪製線條.
3.

按兩下以完成線條。

您也可以執行下列操作

繪圖時預覽線條
啟用屬性列上的「預覽模式」按鈕。按一下繪圖頁面，然後放開滑鼠按鈕。移動滑鼠，然後按一下以完成線條。
在線條上新增節點
啟用屬性列上的「自動新增或刪除節點」按鈕 。指向線條上您要新增節點的位置，然後在指標變更為「新增節點」狀態 時按一下。
自線條刪除節點
指向節點，然後在指標變更為「刪除節點」狀態 時按一下。

繪製 B-Spline 反回頂部
1.

在工具箱中，按一下「B-Spline」工具 。
2.

按一下線條開始處。
3.

按一下來設定建立線條造形所需的多個控制點。
控制點預設為浮動，但是您可以將控制點緊貼到線條，只要按住 V 並按一下。
4.

按兩下以完成線條。
按 Esc 可取消線條而不完成線條。

您也可以執行下列操作

使用控制點重新造形線條
使用「造形」工具 選取線條，然後調整控制點位置來重新造形線條。
浮動控制點
使用「造形」工具 選取線條，按一下緊壓控制點，然後按一下屬性列上的「讓控制點浮動」按鈕 。
緊壓控制點
使用「造形」工具 選取線條，按一下浮動控制點，然後按一下屬性列上的「讓控制點緊貼」按鈕 。
新增控制點
使用「造形」工具 選取線條，然後沿著控制線按兩下。
刪除控制點
使用「造形」工具 選取線條，然後按兩下要刪除的控制點。
選取多個控制點
使用「造形」工具 選取線條，然後按住 Shift 然後按一下要選取的控制點。

如果您透過選取第一個或最後一個控制點來新增至 B-Spline，當您繪製線條的新部分時，緊壓控制點會自動變成浮動控制點。
您也可以在繪製 B-Spline 時新增控制點，只要按空格鍵，而非按一下。
使用 3 點曲線工具來繪製曲線 反回頂部
1.

在工具箱中，按一下「3 點曲線」工具 。
2.

按一下您要開始曲線的位置，然後拖曳至您要結束曲線的位置。
3.

放開滑鼠按鈕，然後按一下您要作為曲線中心的位置。

您也可以執行下列操作

繪製圓曲線
按住 Ctrl 同時拖曳滑鼠。
繪製對稱曲線
按住 Shift 同時拖曳滑鼠。

設定手繪工具和貝茲線工具的選項 反回頂部
1.

按一下「工具」「選項」。
2.

在「工作空間」類別清單中，按一下「工具箱」，然後按一下「手繪」/「貝茲線」工具。
3.

移動「手繪平滑化」滑棒，以設定曲線的預設平滑度。
值愈大，曲線愈平滑。
按兩下「手繪」或「貝茲線」工具，以顯示「選項」對話方塊中的「手繪/貝茲線」頁面。
使用曲線工具時隱藏界限框 反回頂部
1.

在工具箱中，按一下下列其中一個曲線工具：
•
手繪
•
2 點線
•
貝茲線
•
自然媒體
•
外框筆
•
B-Spline
•
多線
•
3 點曲線
2.

按一下屬性列上的「界限框」按鈕 。
使用某個曲線工具時，若隱藏界限框，那麼使用所有曲線工具時，該界限框都會保留為隱藏狀態。例如，如果在使用「手繪」工具時隱藏界限框，當您切換至「貝茲線」工具時，界限框依然為隱藏狀態。
您也可以按一下「工具」「選項」，在「工作區」類別清單中按一下「顯示」，然後啟用「隱藏曲線工具的界限框」核取方塊，以隱藏界限框。
