CorelDRAW_Help | Linien zeichnen

Eine Linie ist eine Strecke zwischen zwei Punkten. Linien können aus mehreren Segmenten bestehen, die wiederum gekrümmt oder gerade sein können. Die Liniensegmente sind durch Knoten miteinander verbunden.Diese werden als kleine Quadrate dargestellt. CorelDRAW umfasst verschiedene Zeichenhilfsmittel, mit denen Sie gekrümmte und gerade Linien sowie Linien mit gekrümmten und geraden Segmenten zeichnen können.

Die Hilfsmittel "Freihand" und "Polylinie"

Mit den Hilfsmitteln Freihand und Polylinie können Sie wie auf einem Skizzenblock Freihandlinien zeichnen. Wenn Sie beim Zeichnen von Freihandkurven einen Fehler machen, können Sie den unerwünschten Teil sofort löschen und dann weiterzeichnen. Beim Zeichnen von geraden Linien oder Segmenten können Sie diese auf eine gerade senkrechte oder waagerechte Ausrichtung begrenzen.

Mit dem Hilfsmittel Freihand können Sie die Glättung der gezeichneten gekrümmten Linie steuern sowie einer bestehenden Linie Segmente hinzufügen. Zum schnellen Zeichnen einer komplexen Linie, die abwechselnd gekrümmte und gerade Segmente enthält, ist jedoch das Hilfsmittel Polylinie besser geeignet.

Durch Auswahl verschiedener Einstellungen können Sie das Verhalten der Hilfsmittel Freihand und Bezier beeinflussen. So können Sie beispielsweise die Standardglättung einer gekrümmten Linie ändern, die Sie mit diesen Hilfsmitteln erstellt haben.

Hilfsmittel "2-Punkt-Linie"

Mit dem Hilfsmittel "2-Punkt-Linie" können Sie gerade Linien zeichnen. Darüber hinaus können Sie mit diesem Hilfsmittel gerade Linien zeichnen, die rechtwinklig oder tangential zu Objekten sind.

Die Hilfsmittel Bezier‘ und Stift‘

Mit den Hilfsmitteln Bezier und Stift können Sie Linien segmentweise zeichnen, indem Sie jeden Knoten präzise platzieren und dadurch die Form der gekrümmten Segmente steuern. Wenn Sie das Hilfsmittel Stift verwenden, können Sie eine Vorschau der gezeichneten Liniensegmente anzeigen.

Sie können mit dem Hilfsmittel Bezier Linien mit mehreren Segmenten zeichnen, indem Sie auf die einzelnen Stellen klicken, an denen die Richtung der Linie geändert werden soll.

Sie können mit dem Hilfsmittel Bezier Kurven zeichnen, indem Sie die Steuerpunkte an den Enden der Bezier-Kurve ziehen.

Hilfsmittel "B-Spline"

Durch die Verwendung von Steuerpunkten können Sie ganz einfache gebogene Linien formen und B-Splines zeichnen, bei denen es sich in der Regel um gleichmäßige, kontinuierlich gebogene Linien handelt. B-Splines berühren den ersten und letzten Steuerpunkt und werden mit den dazwischenliegenden Punkten gezogen. Im Gegensatz zu den Knoten von Bezier-Kurven kann mit Steuerpunkten nicht der Punkt angegeben werden, durch den Kurven verlaufen, wenn Sie eine Kurve an anderen Zeichenelementen ausrichten möchten.

Die Steuerpunkte, die die Linie berühren, werden als "arretiert" bezeichnet. Arretierte Steuerpunkte fungieren als Anker. Die Steuerpunkte, mit denen die Linie gezogen wird, diese jedoch nicht berühren, werden als "verschiebbar" bezeichnet. Der erste und letzte Steuerpunkt sind bei B-Splines mit offenem Ende immer arretiert. Die dazwischen liegenden Punkte sind standardmäßig verschiebbar. Falls sie jedoch Spitzen oder gerade Linien innerhalb von B-Splines erstellen möchten, können Sie Punkte auch arretieren. Fertig gestellte B-Splines können Sie mit den Steuerpunkten bearbeiten.

Der Pfad von B-Spline-Kurven wird von den gesetzten Steuerpunkten bestimmt.

Hilfsmittel "3-Punkt-Kurve"

Mit dem Hilfsmittel 3-Punkt-Kurve können Sie einfache gekrümmte Linien zeichnen, indem Sie deren Breite und Höhe angeben. Verwenden Sie dieses Hilfsmittel, um schnell Bogenformen zu erstellen, ohne die Knoten zu bearbeiten.

Sie können eine Kurve zeichnen, indem Sie die Breite (links) und Höhe angeben und auf die Seite klicken (rechts).

Formerkennung (Hilfsmittel)

Mit dem Hilfsmittel Formerkennung können Sie durch Formerkennung gerade und gekrümmte Linien zeichnen. Weitere Informationen finden Sie unter Mit der Formerkennung zeichnen.

Knoten und Steuerpunkte verwenden

Manche Linien besitzen Knoten und Steuerpunkte, mit denen Sie während des Zeichnens die Linie formen können. Weitere Informationen zu Knotentypen finden Sie unter Kurvenobjekte verwenden.

Begrenzungsrahmen ausblenden

Beim Zeichnen von Linien mit Kurvenhilfsmitteln können Sie den Begrenzungsrahmen ausblenden, der nach dem Zeichnen um Linien herum angezeigt wird. Zu den Kurvenhilfsmitteln zählen die Hilfsmittel Freihand, 2-Punkt-Linie, Bezier, Künstlerische Medien, Stift, B-Spline, Polylinie und 3-Punkt-Kurve.

Sie können den Begrenzungsrahmen ausblenden, um das Zeichnen von schnell aufeinander folgenden Strichen mit dem Hilfsmittel Künstlerische Medien flüssiger zu gestalten.

So zeichnen Sie Linien mit dem Hilfsmittel "Freihand"

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel Freihand

Führen Sie eine der folgenden Aufgaben durch:


Aktion	Vorgehensweise
Gekrümmte Linie zeichnen	Klicken Sie auf die Stelle, an der die gekrümmte Linie beginnen soll, und ziehen Sie mit der Maus.
Gerade Linie zeichnen	Klicken Sie zuerst auf die Stelle, an der die Linie beginnen soll, und dann auf die Stelle, an der sie enden soll.
Glättung einer gekrümmten Linie steuern	Geben Sie in der Eigenschaftsleiste im Feld Freihandglättung einen Wert ein. Je höher der Wert, desto glatter die Kurven.
Neuanordnung einer Linie	Halten Sie die linke und rechte Maustaste gedrückt und ziehen Sie die Linie an eine neue Position.
Platzierung der Kopie einer Linie in einer Zeichnung	Halten Sie die rechte Maustaste gedrückt und ziehen Sie die Linie an eine neue Position. Klicken Sie auf Hierher kopieren.
Liniensegmente zu einer vorhandenen Linie hinzufügen	Klicken Sie auf den Endknoten einer ausgewählten Linie und anschließend auf die Stelle, an der das neue Segment enden soll.
Aus zwei oder mehr verbundenen Linien eine geschlossene Form erzeugen	Klicken Sie auf den Endknoten einer Linie mit zwei Segmenten und dann auf den Startknoten.

Sie können eine mit dem Hilfsmittel Freihand gezeichnete Linie auf einen vorgegebenen Winkel, die so genannte Winkelschrittweite, beschränken, indem Sie beim Ziehen die Strg-Taste gedrückt halten. Diese Funktion eignet sich gut zum Zeichnen von geraden vertikalen und horizontalen Linien. Weitere Informationen zum Ändern der Winkelschrittweite finden Sie unter So ändern Sie die Winkelschrittweite.

Sie können einen Teil einer Freihandkurve löschen, indem Sie vor dem Loslassen der Maustaste den Cursor bei gedrückter Umschalttaste in umgekehrter Richtung über die Linie ziehen.

So zeichnen Sie Linien mit dem Hilfsmittel Polylinie‘

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel Polylinie

Führen Sie einen der folgenden Schritte aus:

•

Klicken Sie zum Zeichnen eines geraden Segments auf die Stelle, an der das Liniensegment beginnen soll, und anschließend auf die Stelle, an der es enden soll.

•

Um ein gekrümmtes Segment zu zeichnen, klicken Sie auf die Stelle, an der das Segment beginnen soll, und ziehen mit der Maus über die Zeichenseite.

Sie können beliebig viele Segmente hinzufügen und dabei zwischen gekrümmten und geraden Segmenten wechseln.

Doppelklicken Sie, um die Linie abzuschließen.


Darüber hinaus können Sie Folgendes tun:
Neuanordnung einer Linie beim Zeichnen	Halten Sie die linke und rechte Maustaste gedrückt und ziehen Sie die Linie an eine neue Position.
Platzierung der Kopie einer Linie in einer Zeichnung	Halten Sie die rechte Maustaste gedrückt und ziehen Sie die Linie an eine neue Position. Klicken Sie auf Hierher kopieren.

Sie können ein offenes Objekt schließen, indem Sie in der Eigenschaftsleiste auf die Schaltfläche Kurve schließen

klicken.

So zeichnen Sie mit dem Hilfsmittel "2-Punkt-Linie" eine gerade Linie

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel 2-Punkt-Linie

Klicken Sie auf die Stelle, an der die Linie beginnen soll, und zeichnen Sie die Linie durch Ziehen.

Beim Ziehen werden die Länge und der Winkel des Segments in der Statusleiste angezeigt. Beim Hinzufügen einer Linie wird des Weiteren die Gesamtlänge aller Segmente angezeigt.

So zeichnen Sie senkrechte Linien

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel 2-Punkt-Linie

Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Senkrechte 2-Punkt- Linie

Klicken Sie auf den Rand eines Objekts und ziehen Sie den Mauszeiger an die Stelle, an der die Linie enden soll.

Wenn Sie eine Linie zeichnen möchten, die zu zwei Objekten senkrecht steht, ziehen Sie mit dem Mauszeiger an den Rand des zweiten Objekts und geben Sie die Maustaste frei, wenn der senkrechte Einrastpunkt angezeigt wird.

Halten Sie die Strg-Taste bei Anzeige des senkrechten Einrastpunkts gedrückt und ziehen Sie den Mauszeiger an die Stelle, an der die Linie enden soll, wenn Sie die Linie über das zweite Objekt hinaus verlängern möchten.

Dieses Verfahren kann nicht zum Zeichnen einer Linie verwendet werden, die senkrecht zur Grundlinie eines Textobjekts steht.

Zum Zeichnen einer senkrechten Linie können Sie auch von einer vorhandenen Kurve aus ziehen.

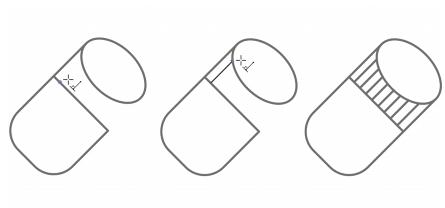

Senkrechte Linien zeichnen

So zeichnen Sie tangentiale Linien

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel 2-Punkt-Linie

Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Tangentiale 2-Punkt- Linie

Klicken Sie auf den Rand eines gekrümmten Segments in einem Objekt und ziehen Sie den Mauszeiger an die Stelle, an der die tangentiale Linie enden soll.

Wenn Sie eine Linie zeichnen möchten, die zu zwei Objekten tangential ist, ziehen Sie mit dem Mauszeiger an den Rand des zweiten Objekts und geben Sie die Maustaste frei, wenn der tangentiale Einrastpunkt angezeigt wird. Wenn der Quadranteinrastpunkt mit dem tangentialen Einrastpunkt übereinstimmt, wird der Quadranteinrastpunkt angezeigt.

Halten Sie die Strg-Taste beim Anzeigen des senkrechten tangentialen Ausrichtungspunkts gedrückt und ziehen Sie den Mauszeiger an die Stelle, an der die Linie enden soll, wenn Sie die Linie über das zweite Objekt hinaus verlängern möchten.

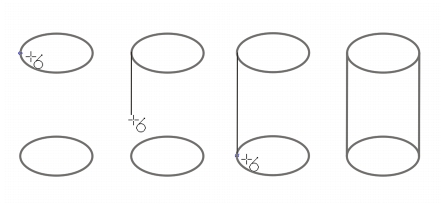

Der Modus Tangentiale 2-Punkt-Linie kann zum Zeichnen der Seiten eines Zylinders verwendet werden.

Tangentiale Linien zeichnen

So zeichnen Sie Linien mit dem Hilfsmittel Bezier‘

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel Bezier

Führen Sie einen der folgenden Schritte aus:

•

Um ein gekrümmtes Segment zu zeichnen, klicken Sie auf die Stelle, an der der erste Knoten platziert werden soll, und ziehen dann den Steuerpunkt an die Stelle, an der der nächste Knoten platziert werden soll. Lassen Sie die Maustaste los und ziehen Sie den Steuerpunkt, um die Kurve zu erstellen.

•

Um ein gerades Segment zu zeichnen, klicken Sie auf die Stelle, an der das Liniensegment beginnen soll, und dann auf die Stelle, an der es enden soll.

Sie können beliebig viele Segmente hinzufügen.

Drücken Sie die Leertaste, um die Linie zu beenden.


Darüber hinaus können Sie Folgendes tun:
Ein gekrümmtes Segment gefolgt von einem geraden Segment zeichnen	Zeichnen Sie ein gekrümmtes Segment, doppelklicken Sie auf den Endknoten und klicken Sie dann auf die Stelle, an der das gerade Segment enden soll.
Ein gerades Segment gefolgt von einem gekrümmten Segment zeichnen	Zeichnen Sie ein gerades Segment. Klicken Sie auf den Endpunkt des Segments, ziehen Sie die Maus an die gewünschte Stelle und lassen Sie die Maustaste los. Zeichnen Sie die Kurve durch Ziehen der Maus.
Kurvenwinkel beim Zeichnen auf vorgegebene Schritte ändern	Halten Sie die Strg-Taste gedrückt und ziehen Sie einen Steuerpunkt.

So zeichnen Sie Linien mit dem Hilfsmittel Polylinie‘

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel Stift

Führen Sie einen der folgenden Schritte aus:

•

Um ein gerades Segment zu zeichnen, klicken Sie auf die Stelle, an der das Liniensegment beginnen soll, und dann auf die Stelle, an der es enden soll.

Sie können beliebig viele Segmente hinzufügen und dabei zwischen gekrümmten und geraden Segmenten wechseln. Weitere Informationen zum Wechseln zwischen gekrümmten und geraden Segmenten finden Sie unter So zeichnen Sie Linien mit dem Hilfsmittel Bezier‘.

Doppelklicken Sie, um die Linie abzuschließen.


Darüber hinaus können Sie Folgendes tun:
Beim Zeichnen eine Vorschau der Linie anzeigen	Aktivieren Sie in der Eigenschaftsleiste die Schaltfläche Vorschaumodus. Klicken Sie auf die Zeichenseite und lassen Sie die Maustaste los. Bewegen Sie die Maus und klicken Sie, um die Linie abzuschließen.
Einer Linie einen Knoten hinzufügen	Aktivieren Sie in der Eigenschaftsleiste die Schaltfläche Knoten automatisch hinzufügen bzw. löschen . Zeigen Sie auf die Stelle der Linie, an der Sie einen Knoten hinzufügen möchten, und klicken Sie, wenn der Mauszeiger für Knoten hinzufügen eingeblendet wird.
Knoten aus einer Linie löschen	Zeigen Sie auf einen Knoten und klicken Sie, wenn der Mauszeiger zum Löschen von Knoten eingeblendet wird.

So zeichnen Sie B-Splines

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel B-Spline

Klicken Sie auf die Stelle, an der die Linie beginnen soll.

Klicken Sie, um so viele Steuerpunkte zu setzen, wie Sie zum Formen der Linie benötigen.

Steuerpunkte sind standardmäßig verschiebbar. Sie können diese jedoch an der Linie arretieren, indem Sie beim Klicken die Taste V drücken.

Doppelklicken Sie, um die Linie abzuschließen.

Durch Drücken der Esc-Taste wird das Zeichnen der Linie abgebrochen, statt abgeschlossen zu werden.


Darüber hinaus können Sie Folgendes tun:
Formänderung der Linie durch Verwendung der Steuerpunkte	Wählen Sie die Linie mit dem Hilfsmittel Form aus und positionieren Sie die Steuerpunkte neu, um die Form der Linie zu ändern.
Verschiebbarmachung von Steuerpunkten	Wählen Sie die Linie mit dem Hilfsmittel Form aus, klicken Sie auf einen arretierten Steuerpunkt und klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Steuerpunkt verschiebbar machen .
Arretierung von Steuerpunkten	Wählen Sie die Linie mit dem Hilfsmittel Form aus, klicken Sie auf einen verschiebbaren Steuerpunkt und klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Steuerpunkt arretieren .
Hinzufügung von Steuerpunkten	Wählen Sie die Linie mit dem Hilfsmittel Form aus und doppelklicken Sie entlang einer Linie.
Löschung von Steuerpunkten	Wählen Sie die Linie mit dem Hilfsmittel Form aus und doppelklicken Sie auf den Steuerpunkt, den Sie löschen möchten.
Auswahl mehrerer Steuerpunkte	Wählen Sie die Linie mit dem Hilfsmittel Form aus und halten Sie die Umschalttaste beim Klicken auf die Steuerpunkte, die Sie auswählen möchten, gedrückt.

Beim Hinzufügen zu B-Splines durch Auswahl des ersten bzw. letzten Steuerpunkts ändert sich der arretierte Steuerpunkt beim Zeichnen des neuen Teils der Linie automatisch in einen verschiebbaren Steuerpunkt.

Beim Zeichnen von B-Splines können Sie Steuerpunkte auch durch Drücken der Leertaste statt durch Klicken hinzufügen.

So zeichnen Sie eine Kurve mit dem Hilfsmittel "3-Punkt-Kurve"

Klicken Sie in der Hilfsmittelpalette auf das Hilfsmittel3-Punkt-Kurve

Klicken Sie auf die Stelle, an der die Kurve beginnen soll, und ziehen Sie mit der Maus an die Stelle, an der sie enden soll.

Lassen Sie die Maustaste los und klicken Sie auf die Stelle, an der sich der Mittelpunkt der Kurve befinden soll.


Darüber hinaus können Sie Folgendes tun:
Zeichnung einer kreisförmigen Kurve	Halten Sie beim Ziehen die Strg-Taste gedrückt.
Zeichnung einer symmetrischen Kurve	Halten Sie beim Ziehen die Umschalttaste gedrückt.

So legen Sie Einstellungen für die Hilfsmittel Freihand‘ und Bezier‘ fest

Klicken Sie auf Extras

Optionen.

Klicken Sie in der Kategorienliste Arbeitsbereich auf Hilfsmittelpalette und wählen Sie den Eintrag Freihand/Bezier.

Verschieben Sie den Regler Freihandglättung, um die Standardglättung für gekrümmte Linien festzulegen.

Je höher der Wert, desto glatter die Kurven.

Sie können auch auf das Hilfsmittel Freihand oder Bezier doppelklicken, um die Seite Freihand/Bezier im Dialogfeld Optionen anzuzeigen.

So blenden Sie den Begrenzungsrahmen beim Verwenden von Kurvenhilfsmitteln aus

Klicken Sie in der Hilfsmittelpalette auf eines der folgenden Kurvenhilfsmittel:

•

Freihand

•

2-Punkt-Linie

•

Bezier

•

Künstlerische Medien

•

Stift

•

B-Spline

•

Polylinie

•

3-Punkt-Kurve

Klicken Sie in der Eigenschaftsleiste auf die Schaltfläche Begrenzungsrahmen

Beim Ausblenden des Begrenzungsrahmens beim Arbeiten mit einem Kurvenhilfsmittel wird der Begrenzungsrahmen für alle Kurvenhilfsmittel ausgeblendet. Wenn Sie den Begrenzungsrahmen beispielsweise bei Verwendung des Hilfsmittels Freihand ausblenden, wird dieser auch beim Wechsel zum Hilfsmittel Bézier ausgeblendet.

Sie können den Begrenzungsrahmen auch ausblenden, indem Sie auf Extras

Optionen klicken, dann in der Kategorienliste Arbeitsbereich auf Anzeige klicken und anschließend das Kontrollkästchen Begrenzungsrahmen für Kurven-Hilfsmittel ausblenden aktivieren.
