Lignes de cote

---

Vous pouvez tracer des lignes de cote pour indiquer les mesures des objets d’un dessin telles que la longueur, la largeur, la profondeur et la distance.

Les lignes de cote peuvent indiquer les mesures des objets d’un dessin.

Exemples de lignes de cote

Vous pouvez ajouter plusieurs types de lignes de cote :

Vous pouvez mesurer la distance entre les points nodaux d’extrémité d’un segment (à gauche) ou entre les deux points nodaux les plus éloignés dans plusieurs segments (à droite).

Les lignes de cote ne peuvent pas être utilisées pour mesurer la longueur des lignes courbes, mais vous pouvez facilement visualiser la longueur d’une courbe dans le menu fixe Propriétés. Pour plus d’informations, reportez-vous à la section Pour afficher les propriétés d’une courbe.

Modification des lignes de cote

Si l’aspect et la position des lignes que vous avez ajoutées ne vous conviennent pas, vous pouvez les modifier. Vous pouvez définir l’affichage des lignes et du texte de cote. Vous pouvez par exemple choisir l’unité de mesure, indiquer la position et la police des unités de cote, et ajouter un préfixe ou un suffixe au texte de cote. Vous pouvez également personnaliser les lignes d’attache sur lesquelles s’appuient les lignes de cote. Vous pouvez indiquer la distance entre les lignes d’attache et l’objet mesuré, ainsi que la longueur du dépassement de l’extension. Le dépassement de l’extension est la partie de la ligne d’attache comprise entre les flèches d’orientation.

Par défaut, le texte de cote est dynamique. Si vous redimensionnez l’objet auquel une ligne de cote est jointe, le texte de cote est mis automatiquement à jour pour afficher la nouvelle taille. Vous pouvez néanmoins rendre le texte de cote statique si nécessaire.

Lorsqu’une ligne de cote est si courte que ses flèches se superposent, l’application les place automatiquement à l’extérieur des lignes de référence.

Les flèches sont inversées lorsqu’une cote est trop petite.

Vous pouvez rompre le lien entre une ligne de cote et l’objet auquel elle est jointe. Cette fonction peut s’avérer utile si vous souhaitez manipuler la ligne de cote indépendamment de l’objet.

Les lignes de cote ne peuvent pas être mises en mode Mise au point, mais le texte de cote peut l’être. Pour plus d’informations sur le mode Mise au point, reportez-vous à la section Modifier les objets en mode Mise au point.

Pour tracer une ligne de cote verticale, horizontale ou parallèle

Pour tracer une ligne de cote angulaire

Pour tracer une ligne de cote de segment



Vous pouvez également
Mesurer la distance entre les deux points nodaux les plus distants dans plusieurs segments	Cliquez sur l'outil Cote de segment , sélectionnez les segments à l’aide d’une zone de sélection, faites glisser le pointeur pour positionner la ligne de cote, puis cliquez à l’endroit où vous souhaitez placer le texte de cote.
Mesurer automatiquement des segments successifs	Cliquez sur le bouton Cotation successive automatique dans la barre de propriétés, puis sélectionnez les segments que vous souhaitez mesurer à l’aide d’une zone de sélection. Déplacez le pointeur pour positionner la ligne de cote et cliquez à l'endroit où vous voulez placer le texte de cote.

Les lignes de cote de segment peuvent être appliquées automatiquement à des segments successifs sélectionnés.

Pour tracer une ligne de cote radiale ou diamétrique

Si vous transformez un cercle en ellipse après avoir appliqué une ligne de cote radiale ou diamétrique, la mesure de cote n’apparaît pas. Lorsque vous retransformez l’ellipse en cercle, la mesure correcte apparaît.

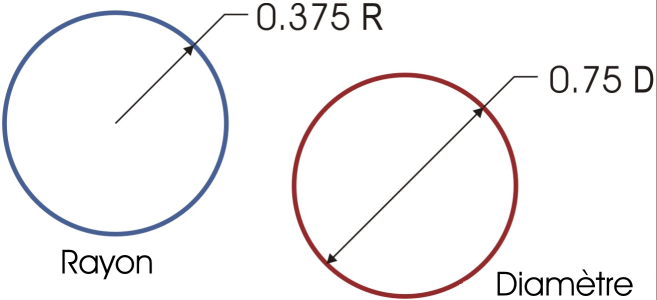

Exemples de lignes de cote radiale et diamétrique

Pour modifier une ligne de cote



Pour	Reportez-vous à la section
Modifier l’affichage des unités de cote	Pour définir l’affichage des unités de cote
Modifier la distance entre les lignes d’attache et l’objet, ou la longueur du dépassement de l’extension	Pour personnaliser les lignes d’attache
Modifier la couleur des lignes de cote et d’autres paramètres de ligne	Pour définir des paramètres de lignes et de contours

Pour définir l’affichage des unités de cote



Vous pouvez également
Masquer les unités de cote	Cliquez sur le bouton Afficher les unités .
Spécifier la position des unités de cote	Cliquez sur le bouton Position du texte de la barre de propriétés, puis sur une position de texte.
Modifier la taille en points et la police des unités de cote	Sélectionnez le texte de cote à l’aide de l’outil Sélecteur . Dans la barre de propriétés, choisissez un style de police dans la zone Liste des polices, puis entrez une valeur dans la zone Taille de police.
Définir le préfixe ou le suffixe d’un texte de cote	Entrez un préfixe ou un suffixe dans la zone Préfixe ou Suffixe de la barre de propriétés.
Masquer ou afficher un zéro de début avec une valeur de cote	Cliquez sur le bouton Afficher le zéro de début de la barre de propriétés. Le zéro de début apparaît dans les lignes de cote par défaut.
Rendre un texte de cote statique	Cliquez sur le bouton Cotation dynamique dans la barre de propriétés. La plupart des contrôles de ligne de cote dans la barre de propriétés deviennent indisponibles. Si vous redimensionnez l’objet auquel une ligne de cote est jointe, le texte de la ligne de cote n’est pas mis à jour.

Pour personnaliser les lignes d’attache

Pour rompre le lien entre un objet et une ligne de cote

Après avoir rompu le lien entre l’objet et la ligne de cote, le texte de cote n’est plus mis à jour automatiquement lorsque vous redimensionnez l’objet.
