Cette section contient les rubriques suivantes:

Tracé de lignes de connexion et de légende

Vous pouvez tracer des lignes de connexion entre les objets. Les objets restent connectés par ces lignes, même si vous déplacez l’un des objets ou les deux. Les lignes de connexion, également appelées « lignes de flux », sont utilisées dans les dessins techniques comme les diagrammes, les organigrammes et les schémas. Pour plus d’informations sur le tracé de formes d’organigrammes, reportez-vous à la section Tracé de formes prédéfinies.

Il existe trois types de lignes de connexion. Vous pouvez tracer une ligne de connexion droite. Vous pouvez également tracer des lignes de connexion à angle droit avec un angle aigu ou arrondi. Vous pouvez modifier les lignes de connexion en déplaçant, ajoutant ou supprimant des segments.

Utilisez les commandes de la barre de propriétés pour modifier la largeur et le style d’une ligne de connexion et pour appliquer des pointes de flèche. Pour plus d’informations, reportez-vous à la section Formatage de lignes et de contours. Il est également possible de modifier la couleur des lignes de connexion.

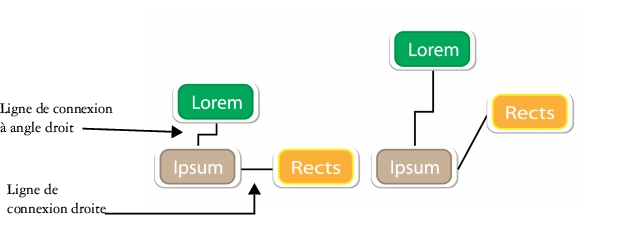

Lorsque vous déplacez des objets, leurs lignes de connexion restent attachées.

Vous pouvez tracer des lignes de légende qui permettent d’identifier des objets et d’attirer l’attention vers eux.

Exemples de légendes

Pour utiliser les lignes de connexion et de légende avec précision, il convient de les magnétiser à des points nodaux spécifiques sur les objets. Pour plus d’informations sur la magnétisation et les modes de magnétisation, reportez-vous à la section Magnétisation d’objets.

Pour tracer une ligne de connexion entre deux objets ou plus

•

Outil Connecteur de ligne droite  : permet de créer une ligne de connexion droite avec n’importe quel angle.

•

Outil Connecteur à angle droit  : permet de créer une ligne de connexion composée de segments verticaux et horizontaux à angles droits.

•

Outil Connecteur rond à angle droit  : permet de créer une ligne de connexion composée d’éléments verticaux et horizontaux à angles droits arrondis.

Vous pouvez également
Déplacer un segment horizontal sur une ligne de connexion angulaire	À l’aide de l’outil Forme , sélectionnez une ligne de connexion, puis faites glisser le point nodal central sur le segment que vous souhaitez déplacer.
Déplacer un point de fin d’une ligne de connexion angulaire	À l’aide de l’outil Forme , faites glisser un point nodal de fin le long du bord d’un objet.
Ajouter un segment sur une ligne de connexion angulaire	À l’aide de l’outil Forme , faites glisser un point nodal d’angle.
Supprimer un segment d’une ligne de connexion angulaire	À l’aide de l’outil Forme , faites glisser un point nodal d’angle sur le point nodal le plus proche.

Pour changer l’orientation d’une ligne de connexion

1.

Dans la boîte à outils, cliquez sur l’outil Modifier l’ancrage .

3.

Dans la barre de propriétés, cliquez sur le bouton Ajuster l’orientation du point d’ancrage .

Pour ajouter un point d’ancrage à un objet

1.

Dans la boîte à outils, cliquez sur l’outil Modifier l’ancrage .

Par défaut, les points d’ancrage que vous ajoutez à un objet ne sont pas disponibles en tant que points magnétiques pour une ligne de connexion lorsque vous déplacez l’objet dans le dessin. Pour qu’un point d’ancrage devienne un point d’échange, sélectionnez-le à l’aide de l’outil Modifier l’ancrage, puis cliquez sur le bouton Ancrage automatique de la barre de propriétés.

Par défaut, la position du point d’ancrage est calculée par rapport à sa position sur la page. Vous pouvez définir la position du point d’ancrage par rapport à l’objet auquel il est joint, ce qui est particulièrement utile si vous souhaitez définir des points d’ancrage de même position relative dans plusieurs objets. Pour définir la position du point d’ancrage par rapport à l’objet, sélectionnez le point d’ancrage à l’aide de l’outil Modifier l’ancrage Dans la barre de propriétés, cliquez sur le bouton Par rapport à l’objet , puis saisissez les coordonnées dans la zone Position d’ancrage.

Pour déplacer ou supprimer un point d’ancrage

Pour	Procédez comme suit :
Déplacer le point d’ancrage le long du périmètre d’un objet	À l’aide de l’outil Modifier l’ancrage , faites glisser le point d’ancrage vers un autre point du périmètre.
Déplacer le point d’ancrage vers le milieu d’un objet	Faites glisser le point d’ancrage vers un point à l’intérieur de l’objet.
Supprimer un point d’ancrage	Dans la barre de propriétés, cliquez sur le bouton Supprimer l’ancrage .

Pour définir une ligne de connexion autour des objets

1.

À l’aide de l’outil Sélecteur , sélectionnez l’objet auquel la ligne de connexion est jointe.

2.

Cliquez sur Fenêtre Menus fixes Propriétés d’objet.

Pour ajouter un libellé de texte à une ligne de connexion

•

Outil Connecteur de ligne droite

•

Outil Connecteur à angle droit

•

Outil Connecteur rond à angle droit

Pour tracer une légende

1.

Dans la boîte à outils, cliquez sur l’outil Légende à 3 points .

Un curseur de texte apparaît à la fin de la ligne de légende pour signaler l’endroit où saisir le libellé de l’objet.

Si vous souhaitez modifier la ligne de légende et le texte de légende indépendamment l’un de l’autre (en tant que ligne ou objet texte), commencez par séparer la ligne de légende du texte de légende en cliquant sur Disposition Scinder la légende.
